DynamicStateMachine

DynamicStateMachine支持状态机的动态生成，用户可以简单设置json配置文件，通过添加状态和转换条件，轻易的生成一个状态机。

配置文件

对于用户来说，需要关注以下变量

1. State 状态机中的状态。 每个状态需要包含几个信息：StateNo（状态编号），StateName（状态的名称），DefaultNs（当无转换条件触发时默认的跳转状态，一般为自身），Transitions（转换条件）。

2. Transition 状态改变的条件。一个状态可以有多个转换条件。 每个transition需要包含几个信息：TransitionName（转换条件名称），ConditonExpr（条件表达式），NextState（满足条件后跳转的状态）

3. AliasTable 别名表。在transition中的ConditonExpr中涉及到对变量的比较判断，而这个变量名在这里被称为别名（Alias）。 比如ConditonExpr是"numA >3&&numA <=5",这里的numA就是别名。 单独设计一个别名表是为了提高兼容性。在一些情况下，获取值需要比较复杂的表达，这样复杂表达的变量写在条件语句中是很不简约的。 拿CFET2举个例子。CFET2中资源的访问是通过url的形式。想要获取一个值，只需知道它对应的url。但将一长串url写在条件语句中会显得很繁琐，对用户也不方便。所以设计了一个别名表的配置文件。 别名表实际上是一个字典，key是别名，value是一个别名信息类。包含了GetPath（其对应的url，或者其他获取值的方式），ValueType（类型）和DefaultValue（默认值）

以上变量是用户需要在配置文件里配置好的，完善这些变量后就可以生成一个对应状态机。 配置文件示例：

StateConfig.json

{
  "States":[{"StateNo":0, "StateName":"a","DefaultNs":0,"Transitions":[{"TransitionName":"goB","ConditonExpr":"numA >3&&numA <=5","NextState":1},{ "TransitionName":"goC","ConditonExpr":"numA>5","NextState":2}]},
	{"StateNo":1, "StateName":"b","DefaultNs":1,"Transitions":[{"TransitionName":"goD","ConditonExpr":"numA>10","NextState":2}]},
	{"StateNo":2, "StateName":"c","DefaultNs":2,"Transitions":[]}],
  "currentstate":0
}

AliasTableConfig.json

{
"AliasTable":{
"numA":{"GetPath":"http://localhost:8001/fakeai/ChannelCount","ValueType":"System.Int32","DefaultValue":2}
}}

DynamicStateMachine实现设计

DynamicStateMachine通过Appccelerate.StateMachine实现了状态机的逻辑。

DynamicStateMachine可以简单分为两个部分，初始化部分和运行部分。初始化构造了一个完整的等待状态的状态机。而运行部分则通过外界传递的别名对应的值，判断当前状态符合的条件转换，正确的跳转到下一个状态。

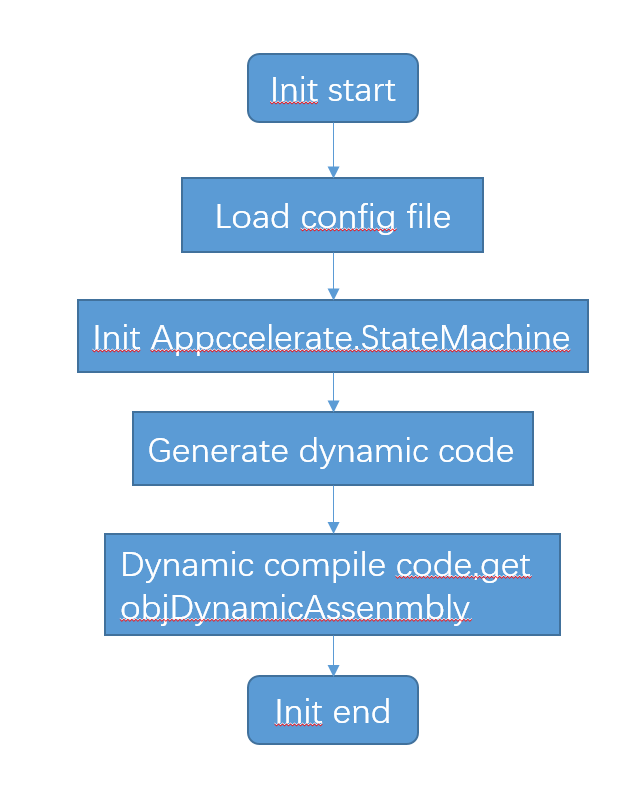

1. 初始化

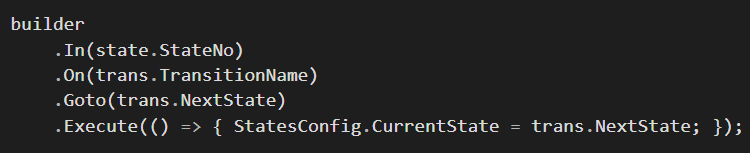

因为状态机所有信息都是动态的，不确定的。所以第一步需要从配置文件把所需要的信息都加载进来，然后调用Appccelerate.StateMachine，新建一个状态机。 因为条件是运行时读进来的，所以判断条件是否满足，就需要使用动态编译，这样才能执行条件语句，获取满足的转换条件。 动态编译的代码很简单，就是一个获取当前满足的转换条件的方法getTransition。getTransition中逻辑主要分为2块。声明别名变量，以及根据每个state的转换条件编写的switch case。 在动态编译代码中不确定的有当前状态和别名对应的真实值。因为当前状态会随着状态机内的状态跳转而改变，而别名对应的值可能是变化的，每次获取的都不一样。所以这两个都应该作为参数传进来。

以下是一个待动态编译代码的例子(为了方便观看，去掉了转义斜杠）：

using System;
using System.Collections.Generic;
namespace Transitions
{
    public class GetTransitions
    {
        public string getTransition(params object[] Parameters)
        {
            Dictionary<string, object> AliasValue = Parameters[0] as Dictionary<string, object>;
            int stateNo = (int)Parameters[1];
            System.Int32? numA = AliasValue["numA"] as System.Int32?;
            System.Int32? numB = AliasValue["numB"] as System.Int32?;
            System.Int32? numC = AliasValue["numC"] as System.Int32?;
            System.String strD = AliasValue["strD"] as System.String;
            switch (stateNo)
            {
                case 0:
                    if (numA > 10) { return "goB"; }
                    if (numA <= 10) { return "goC"; }
                    else { return "Default"; }
                case 1:
                    if (numB > 10) { return "goD"; }
                    else { return "Default"; }
                case 2:
                    if (numC > 10) { return "goD"; }
                    else { return "Default"; }
                case 3:
                    if (strD == "end")
                    { return "goA"; }
                    else { return "Default"; }
                default: return null;
            }
        }
    }
}

接下来将代码动态编译之后，初始化部分就结束了。

2. 运行 这一部分其实只有一个方法Run，是提供给外界调用的。 在初始化部分，一个完整的等待状态机已经生成了，但它是静态的。所以我们需要产生跳转事件，使状态机动起来。 外界在调用Run的时候，将别名表中的getPath转换成了别名对应的真实值，以字典参数的形式传给DynamicStateMachine。 DynamicStateMachine获取到之后，调用动态编译中的getTransition方法，得到了满足条件的transitionName。再用Appccelerate.StateMachine中的Fire方法，触发状态变化，这样就进行了一次跳转。 外界通过不断的调用Run，就可以让状态机动起来。

CFET2StateMachine

CFET2StateMachine就是在CFET2框架下利用DynamicStateMachine实现的状态机。 逻辑很简单，实例化DynamicStateMachine后，创建一个线程，每隔10s更新一次别名表的真实值，并调用DynamicStateMachine中的Run方法。 CFET2StateMachine封装了几个属性供外界调用。

        /// <summary>
        /// 获取状态机当前所处状态号
        /// </summary>
        /// <returns></returns>
        [Cfet2Status]
        public int CurrentStateNO()

        /// <summary>
        /// 获取状态机当前所处状态名称
        /// </summary>
        [Cfet2Status]
        public string CurrentStateName()

        /// <summary>
        /// 手动触发条件转换事件
        /// </summary>
        [Cfet2Method]
        public void RunSM()

        /// <summary>
        /// 停止当前状态机
        /// </summary>
        [Cfet2Method]
        public void StopSM()

        /// <summary>
        /// 继续当前状态机
        /// </summary>
        [Cfet2Method]
        public void StartSM()

        /// <summary>
        /// 重新加载状态机
        /// </summary>
        [Cfet2Method]
        public void ReloadSM()

---
