对于O-S方程,没有封闭形式的解的存在,但是可以求解简化后的O-S方程,获得扰动的速度场,然后将扰动速度场作为初值,再进行迭代。所以首先我们要讨论一下简化的O-S方程:
原始的O-S方程为:
(U-c)(\phi^{\prime}-\alpha^2\phi)-U^{\prime \prime}\phi=-\frac{i}{\alpha Re}(\phi^{\prime \prime \prime\prime}-2\alpha^2\phi^{\prime\prime}+\alpha^{4}\phi)
在边界层外,速度将会趋于一个常数,也就是说,简化之后,得到简化版O-S方程:
\phi^{\prime\prime\prime\prime}-(\alpha^2+\gamma^2)\phi^{\prime\prime}+\alpha^{2}\gamma^{2}\phi=0
其中,。那么作为一个常微分方程,简化后的O-S方程由四个指数函数表示的通解:
其中,由于是波数显然是大于0的,而的实部也是大于零的。那么当时,方程解要保持有界,则只有是有效的解,从物理方面理解,作为扰动速度的流函数,传向远场时应该是趋于0的。
因此只有满足O-S方程在边界层外的解,当时,方程的通解可以由表示。
那么我们就可以用作为O-S方程作为O-S方程的初值,采用Runge-Kutta法进行数值迭代,找到最合适的解。
这里先对怎么数值迭代按下不表,首先要讨论一下解的过程。首先一开始,解是线性无关的,但是随着数值迭代的进行,线性无关性会很快消失,那么这是为什么呢?
这个问题主要是处在电脑上表示数据所带来的舍入误差,毕竟计算机上的数值再怎么精确表示一个数,总是会有精度的损失。
假设精度的损失为,我们只考虑对于,当我们从边界层外向内积分一步时:
\phi(y-h)=c_1\pm\epsilon
那么当下一步从到积分时,舍入误差给出了一个获得解的合适初始条件,也就是说,在这一步的迭代后的解是,两个解的组合,不再是单独的用表示的结果了,即,这次由于在每次积分是,微分方程都会接受更一般的解,比如说基于而不是基于。在这里面,。
然后对于和,可以发现随着y的变化,的增长率要远大于,所以如果积分过程足够长,那么由开始的解会被所主导,因此解也就失去了线性无关的性质。而的增长率随着雷诺数的增大而怎大,所以不可避免的,在高雷诺数下,的解就会被所污染。这一困难能够通过应用精确的算术方法解决,但需要耗费编程者大量的精力以及计算所花的时间。因此,对于太长的计算时间,是直接的结果皆被限制在了低马赫数上。
但在文献中,说明了一种进行精确迭代的办法。以Runge-Kutta法迭代10步,每步为0.01为例。当我们从边界层外向下推进时,会获得解,还有他们的舍入误差。接下来,我们进行施密特正交化,将两个解向量,转化为新的正交解向量,,其中,
\overline{\phi}_3(0.90)=\frac{\phi_3(0.90)}{|\phi_3(0.90)|}\\
\overline{\phi}_1(0.90)=\frac{\phi_1(0.90)-(\phi_1(0.90),\overline{\phi}_3(0.90))\overline{\phi}_3(0.90)}{{\phi}_1(0.90)-(\phi_1(0.90),\overline{\phi}_3(0.90))\overline{\phi}_3(0.90)}
现在我们可以使用y=0.90时的新的解,通过把O-S方程从y=0.90积分到0.80,通过这种方式,我们可以求解O-S方程直到时仍然保持有两个正交向量。
当然,通过这种方式求解O-S方程,需要先知道边界层的速度场,这有布拉休斯解提供的速度场。
参考网络上的布拉休斯解求解方法
ff^{\prime\prime}+2f^{\prime\prime\prime}=0;\\
f(0)=f^\prime(0)=0;f^{\prime\prime}=1
引入新的变量
,那么布拉休斯方程可以等价的表示为:
\left\{\begin{array}{l}
y_{n+1}=y_{n}+\frac{h}{6}\left(K_{1}+2 K_{2}+2 K_{3}+K_{4}\right) \\
K_{1}=f\left(x_{n}, y_{n}\right) \\
K_{2}=f\left(x_{n}+\frac{h}{2}, y_{n}+\frac{h}{2} K_{1}\right) \\
K_{3}=f\left(x_{n}+\frac{h}{2}, y_{n}+\frac{h}{2} K_{2}\right) \\
K_{4}=f\left(x_{n}+h, y_{n}+h K_{3}\right)
\end{array}\right.
对于y1:
\left\{\begin{array}{l}
y_{1}^{n+1}=y_{1}^{n}+\frac{h}{6}\left(K_{11}+2 K_{12}+2 K_{13}+K_{14}\right) \\
K_{11}=y_{2}^{n} \\
K_{12}=y_{2}^{n}+\frac{h}{2} K_{11} \\
K_{13}=y_{2}^{n}+\frac{h}{2} K_{12} \\
K_{14}=y_{2}^{n}+h K_{13}
\end{array}\right.
y2与y1几乎一样,只是把y1中的y2改为y3即可:
\left\{\begin{array}{l}
y_{2}^{n+1}=y_{2}^{n}+\frac{h}{6}\left(K_{21}+2 K_{22}+2 K_{23}+K_{24}\right) \\
K_{21}=y_{3}^{n} \\
K_{22}=y_{3}^{n}+\frac{h}{2} K_{21} \\
K_{23}=y_{3}^{n}+\frac{h}{2} K_{22} \\
K_{24}=y_{3}^{n}+h K_{23}
\end{array}\right.
而对于y3,则需要额外注意:
\left\{\begin{array}{l}
y_{2}^{n+1}=y_{2}^{n}+\frac{h}{6}\left(K_{21}+2 K_{22}+2 K_{23}+K_{24}\right) \\
K_{21}=y_{3}^{n} \\
K_{22}=y_{3}^{n}+\frac{h}{2} K_{21} \\
K_{23}=y_{3}^{n}+\frac{h}{2} K_{22} \\
K_{24}=y_{3}^{n}+h K_{23}
\end{array}\right.
对于这部分,可以使用C++的函数重载功能定义,最后的结果如下:
//main.cc
#include <iostream>
#include <new>
#include <fstream>
#include "RK4.h"
using namespace std;
int main()
{
double boundaryLength = 10;
int stepNumber = 1000;
RungeKutta y1(boundaryLength,stepNumber);
y1.writeForTecplot(y1.Calculate(1.0,1e-9));
return 0;
}
//RK4.h
class RungeKutta
{
public:
double yIter0,yIter1,boundaryLength;
int stepNumber;
double (*y)[3];
public:
explicit RungeKutta(double,int);
double Iter(double,double);
double Iter(double,double ,double,double);
double **Calculate(double,double);
void writeForTecplot(double **);
};
//RK4.cc
#include "RK4.h"
#include <cmath>
#include <fstream>
#include <iomanip>
#include <cstring>
using namespace std;
RungeKutta::RungeKutta(double a, int b) : boundaryLength(a), stepNumber(b) {}
double RungeKutta::Iter(double yIter0, double fdiff)
{
double h = boundaryLength / stepNumber;
double K1, K2, K3, K4;
K1 = fdiff;
K2 = fdiff + 0.5 * h * K1;
K3 = fdiff + 0.5 * h * K2;
K4 = fdiff + h * K3;
yIter1 = yIter0 + h / 6.0 * (K1 + 2 * K2 + 2 * K3 + K4);
return yIter1;
}
double RungeKutta::Iter(double yIter0, double coef, double fdiffx, double fdiffy)
{
double h = boundaryLength / stepNumber;
double K1, K2, K3, K4;
K1 = coef * fdiffx * fdiffy;
K2 = coef * (fdiffx + 0.5 * h * K1) * (fdiffy + 0.5 * h * K1);
K3 = coef * (fdiffx + 0.5 * h * K2) * (fdiffy + 0.5 * h * K2);
K4 = coef * (fdiffx + h * K1) * (fdiffy + h * K1);
yIter1 = yIter0 + h / 6.0 * (K1 + 2 * K2 + 2 * K3 + K4);
return yIter1;
}
double **RungeKutta::Calculate(double y3Init, double errorValue)
{
double h = boundaryLength / stepNumber;
double **y;
double error = 1;
y = (double **)malloc(stepNumber * sizeof(double *));
for (int i = 0; i < stepNumber; i++)
{
y[i] = (double *)malloc(3 * sizeof(double));
}
memset(*y, 0, sizeof(double) * stepNumber * 3);
y[0][2] = y3Init;
while (error >= errorValue)
{
for (int i = 0; i < (stepNumber - 1); i++)
{
y[i + 1][0] = RungeKutta::Iter(y[i][0], y[i][1]);
y[i + 1][1] = RungeKutta::Iter(y[i][1], y[i][2]);
y[i + 1][2] = RungeKutta::Iter(y[i][2], -0.5, y[i][0], y[i][2]);
}
error = fabs(y[stepNumber - 1][1] - 1);
y[0][2] -= 0.3 * error;
}
return y;
}
void RungeKutta::writeForTecplot(double **y)
{
int charwidth = 20;
double h = boundaryLength / stepNumber;
ofstream file("blauis.dat");
if (file.is_open())
{
file << "variables=\"y\" \"f\" \"f1\" \"f2\"" << endl;
file << "ZONE t=\"blauis\" \nI=" << stepNumber << ",F=POINT" << endl;
for (int i = 0; i < stepNumber; i++)
{
file << (h * i) << setw(charwidth) << y[i][0] << setw(charwidth) << y[i][1] << setw(charwidth) << y[i][2] << endl;
}
}
file.close();
}

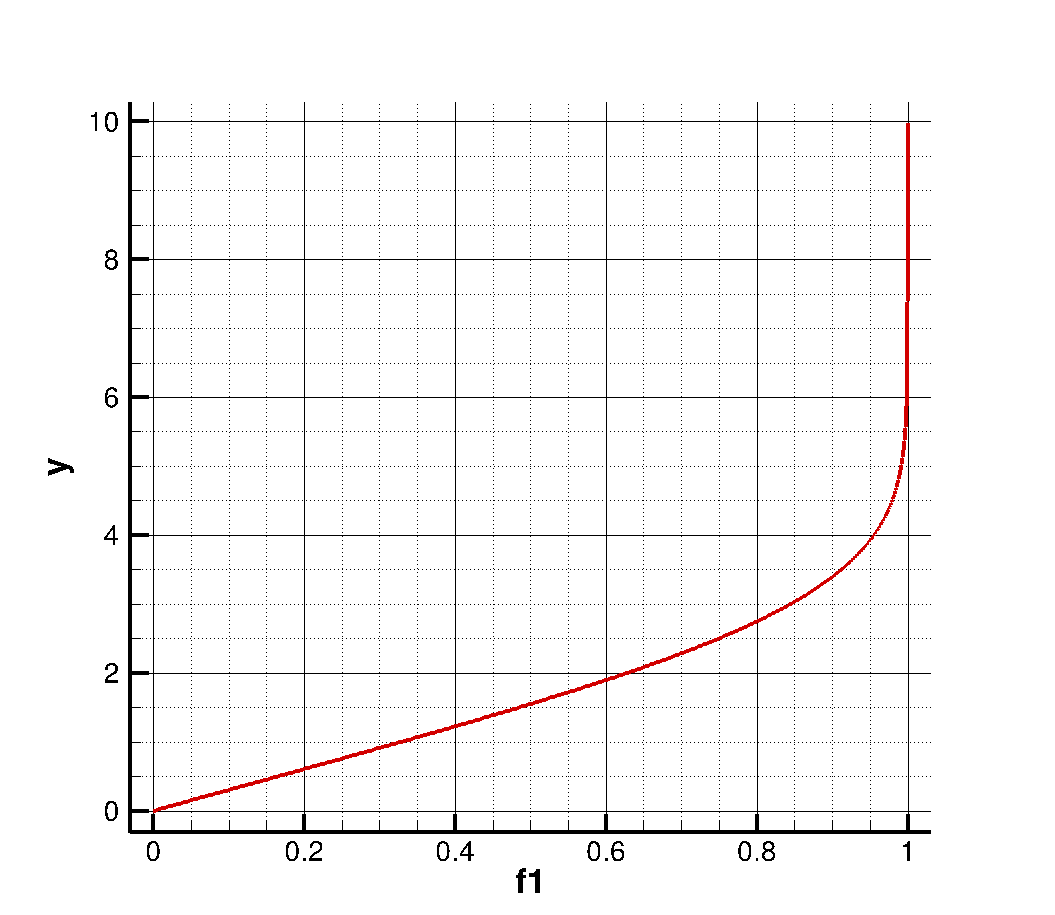

运行之后,会生成一个Tecplot文件,导入之后可以得到结果,如下图所示:
