Plot和TCShot包描述

回到主页

写了2个包Plot和TCShot

包结构

Ploter
|_______ plot_one
|_______ plot_much

Tcshot "Tag complete shots"
|_______ TagNum
|_______ TCShotlist

Ploter

plot_one 画一个炮的一个信号图
输入： 单个炮号、单个诊断名
输出 ： 炮号 诊断名.png 波形图文件
plot_one(Tag=None, Shot=None, Savepath=None, xline=None ,yline=None, Showplot=False)
Tag ：诊断名，如 r"\ip"
Shot ：炮号，如 1066648（字符，数字均可）
Savepath ：保存路径。无输入时，默认储存在当前工作目录
xline ：赋值一数字，在x轴对应数字上作一竖线（可显示下降时间）
yline ：赋值一数字，在y轴对应数字上作一横线（可显示IpFlat值）
Showplot ：True，执行plt.show；False,不执行plt.show

plot_much 画出指定炮号区间的指定的所有诊断的波形图
输入： 炮号列表、诊断名列表
输出 ：以诊断名列表内各诊断名作为文件名创建文件，将各炮信号图分别储存在对应的文件夹里
plot_much(Taglist=None, Shotlist=None, Savepath=None,ShowDownTime=False,ShowIpFlat=False, xline = None ,yline = None)
Taglist ：诊断名列表，如 [r"\ip",r"\Bt"]
Shotlist ：炮号列表，如 [1066648, 1066647]（字符，数字均可）
Savepath ：保存路径。无输入时，默认储存在当前工作目录
ShowDownTime ：True，在所有诊断波形图上显示下降时间的竖线（红色）；False，不显示
ShowIpFlat ：True，仅在ip波形图上显示IpFlat（平顶电流平均值）的横线；False，不显示
xline ：赋值一数字，在x轴对应数字上作一竖线
yline ：赋值一数字，在y轴对应数字上作一横线

from DDB.Plot import Ploter
pl = Ploter()

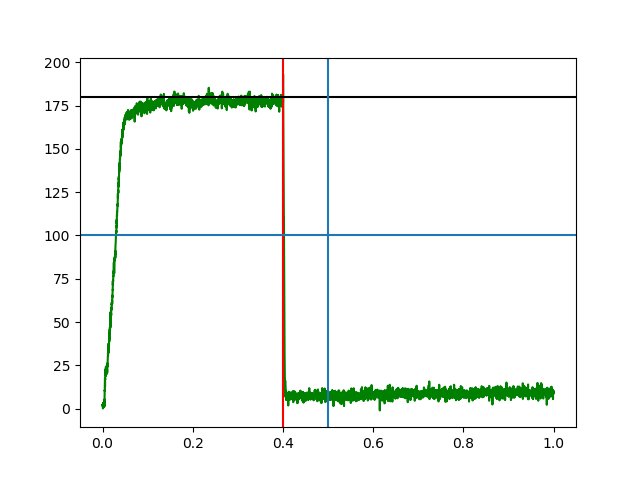

pl.plot_much(Taglist=[r"\ip"], Shotlist=[1064515], ShowDownTime=True, ShowIpFlat=True, xline=0.5, yline=100) 1

Tcshot

TagNum 显示在所选炮号区间中每个诊断有几炮包含
输入： 炮号列表、诊断名列表
输出 ：显示在所选炮号区间中每个诊断有几炮包含
TagNum(Taglist=None, Shotlist=None)
Taglist ：诊断名列表，如 [r"\ip",r"\Bt"]
Shotlist ：炮号列表，如 [1066648, 1066647]（字符，数字均可）
1

TCShotlist 在所选炮号区间中，选出具有全部所选诊断的炮号
输入： 炮号列表、诊断名列表
输出 ：包含全部所选诊断的炮号的列表
TCShotlist(Taglist=None, Shotlist=None)
Taglist ：诊断名列表，如 [r"\ip",r"\Bt"]
Shotlist ：炮号列表，如 [1066648, 1066647]（字符，数字均可）
