220902组会-NETDAQ

回到主页

  • NETDAQ的C#编程

    • NETDAQV12.dll：要dllImport （using System.Runtime.InteropServices）

    • ip默认192.168.1.30

    • ADSingleNetV12函数：传入ip、ad_mod、chan等，采样并获取单通道单个数据

      • ad_mod：差分0/单端1采集模式

      • chan：单端0-15，差分0-7

      • gain：0是返回采样结果，1-11返回对应量程的电压值

      • adResult：32位单精度浮点数，gain为0时返回0-4096，否则为实际输入电压

      • 返回值：0成功，-1失败

    • ADContinuConfigNetV12函数，设置多通道连续采集的参数，并开启

      • 额外有参数：ch_first<=ch_last、ad_freq采样率（0.1K-50K，单通道最高100K）

      • 缓冲长度查询函数：GetAdBuffSizeNetV12

      • 缓冲数据读取：ReadAdBuffNetV12(float* databuf,int)

      • 停止采集函数：ADContinuStopNetV12

      • 组合代替函数：ADContinueNetV12(string destIP, int ad_mod, int chan_first, int chan_last, int gain, int Num_Sample, int ad_freq, float* databuf)

  • 其他

    • 主要功能是模拟信号输入

    • 输入端口耐压：正负12V

    • 手动设置量程

    • 量程代码1-11：±10V（量程代码 1）、±5V（量程代码 2）、±2.5V（量程代码 3）、±1.25V（量程代码 4）、 ±1V（量程代码 5）、±0.5V（量程代码 6）、±0.25V（量程代码 7）、±0.125V（量程代码 8）、 0~10V（量程代码 9）、0~5V（量程代码 10）、0~2.5V（量程代码）

    • 分辨率12bit

    • 如果要在比较拥堵的网络环境中使用，请使用比较低的采样速率，不要使用连续采集功能

    • 板卡自动开启采集后，并且连续不断的将数据输 出至计算机缓冲区 FIFO（缓冲区不限大小，只受限于计算机本身内存的容量）

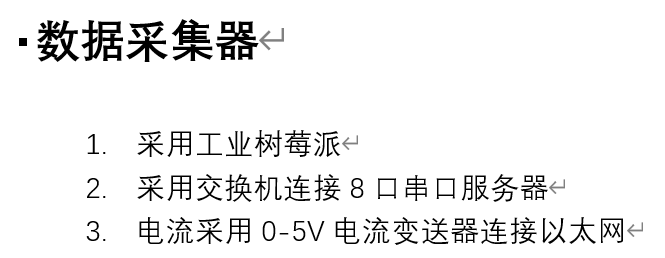

  • 用途：在配电室采集多台电流变送器的电压（互感器*3是什么）

  • 结果：与sensor的数据一起/单独存为HDF5，并由uploaderThing上传到服务器
