PicoDAQ端口说明

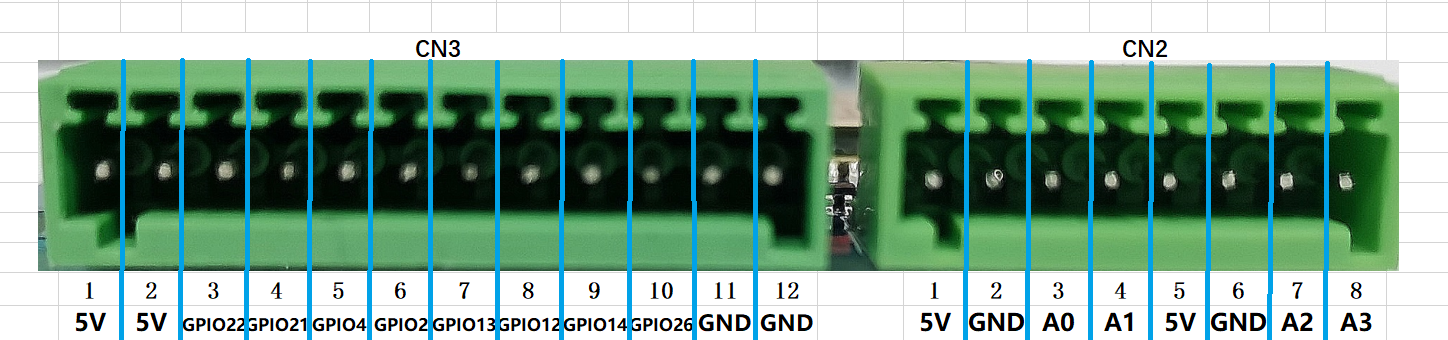

左侧端口
端口说明：
CN3:数字接口，有8个数字输入输出接口，两个5V供电和两个GND。编程时需要注意接口3-10口下侧编号为主控部分ESP32对应的GPIO编号。
CN2:模拟接口，有4个模拟输入接口A0,A1,A2,A3，两个5V供电和两个GND。

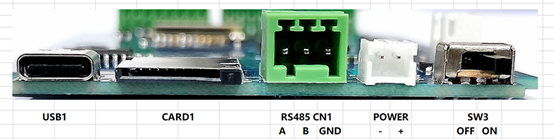

右侧端口
端口说明：
USB1:TypeC型USB接口，兼具5V供电、串口信息输出（调试信息）、固件一键下载功能
CARD1:microSD卡插槽，可插标准尺寸TF卡
CN1:三线RS485电平串口，A、B线为485数据线，GND为接地线
POWER:外部5V供电接口，负责在无USB与电池时作为主要供电接口
SW3:PicoDAQ板卡主要电源开关，其左侧有一红色LED1作为供电指示，当SW3拨到ON侧时该灯亮起，表示主板已经接通5V供电。
CN4（位于板卡正面右下侧）:XH2.54型电池接口，直接连接到锂电池或聚合物电池，购买电池时需要注意电池的正负极接线。
