20230818 MDSplus服务器

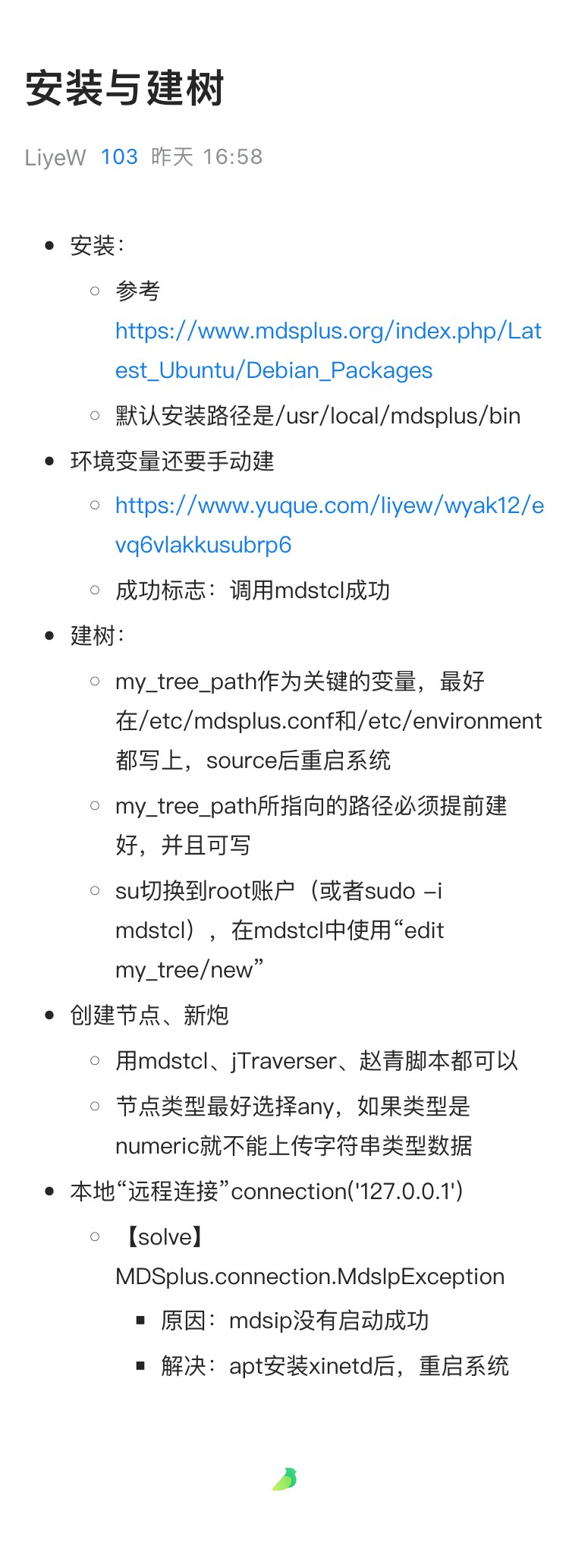

  1. MDSplus踩坑整理

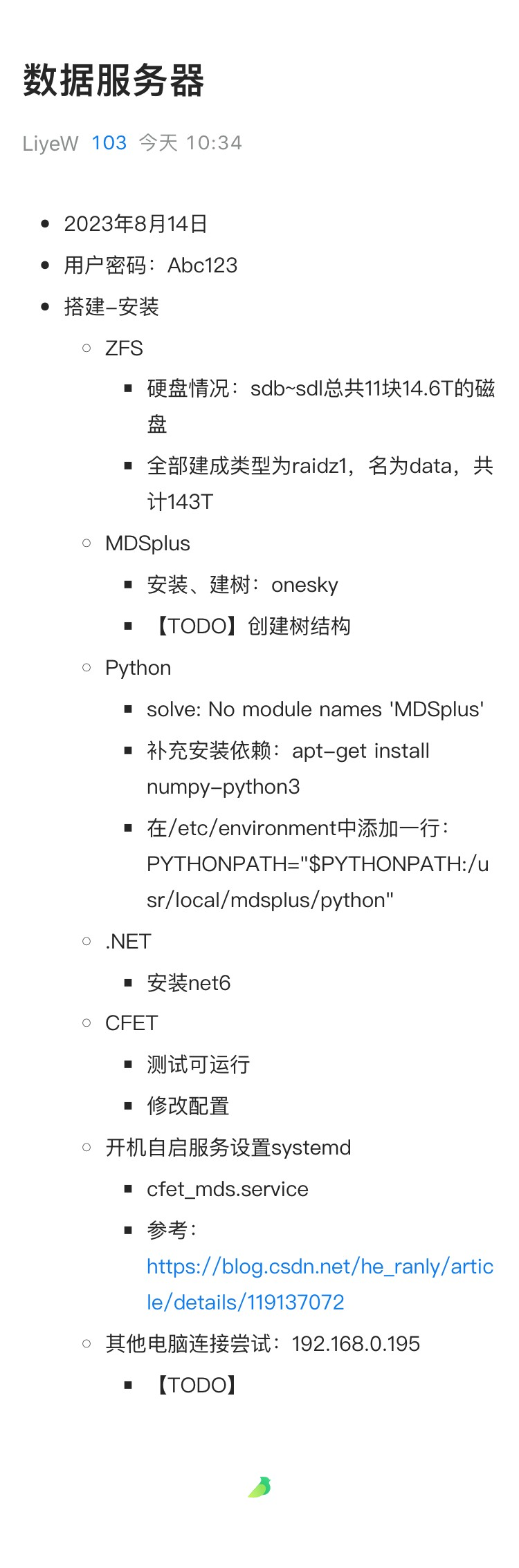

  2. 一天数据服务器

  3. 西边电源

    1. 1.旋转场电源

      电源工作指令:53 06 00 00 00 03 C4 79

      电源待机指令:53 06 00 00 00 00 84 78

      设定输入电压(100):53 06 00 02 00 64 24 53

      设定输入电流(100):53 06 00 01 00 64 D4 53

      读取输出电压:53 03 00 02 00 01 28 78

      读取输出电流:53 03 00 01 00 01 D8 78



      2.射频源:

      具体地址通过串口调试助手监视发出去的程序,第一个字节就是其地址



      设定输入功率500W并开启RF输出模式:01 10 00 05 00 02 04 01 F4 00 81 B3 FE

      读取正向、反向功率:02 03 00 00 00 02 C4 38



      3.准稳态电源:

      具体地址通过串口调试助手监视发出去的程序,第一个字节就是其地址

            2路模拟量输出:

      通道一控制输出电压,0-800对应0-最大值

      通道二控制输出电流,0-500对应0-最大值

         3路模拟量输入通道:

      通道一返回输出电压,0-8000对应0-最大值

      通道二返回输出电流,0-5000对应0-最大值

      通道三返回工作状态,返回值大于500稳压,小于500稳流



      设定输入电压、电流:FE 10 00 00 00 0A 20 00 00 00 00 B1 F7

      读取输出电压:FE 04 00 01 00 01 74 05

      读取输出电流:FE 04 00 02 00 01 84 05

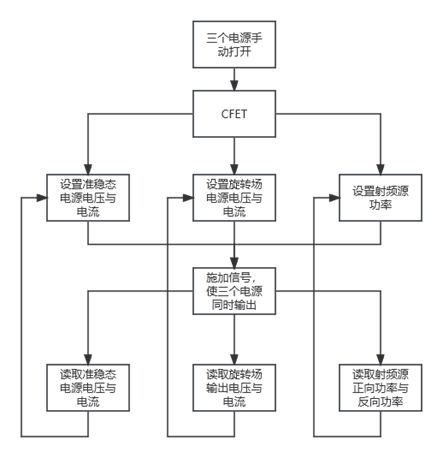

      4.控制逻辑
