ad采集udp千兆以太网方案的简单demo

简介

在龙哥发的基于 RJ45 的 RGMII 千兆以太网（verilog-ethernet)上进行修改，实现一个能简单的ad采集并udp发送的千兆以太网方案

初始程序验证

先把龙哥给的程序跑通，我将程序进行了略微修改，发送的数据如下

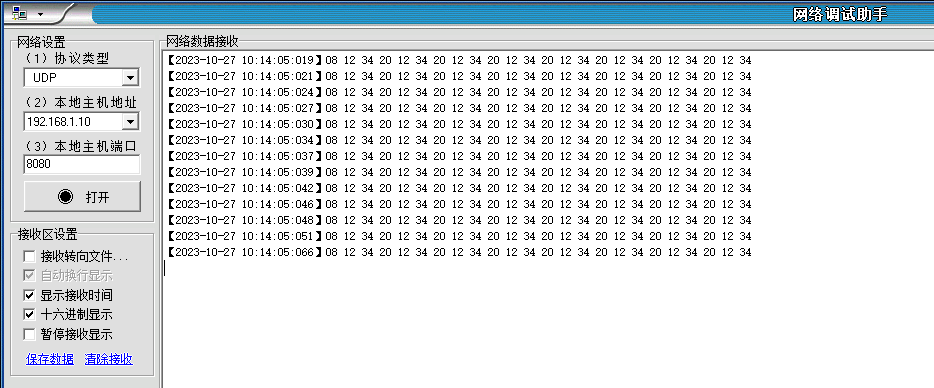

第一个字节08表示8通道，后面是8个通道的采集数据，由于还未接入AD7606模块，故先用12 34代替，以20作为分隔符

整体方案设计

设计思路

将AD7606模块加入项目中，并添加FIFO缓存与BCD转换电路，然后通过udp发送到上位机，上位机使用NetAssist软件接收并打印

系统设计

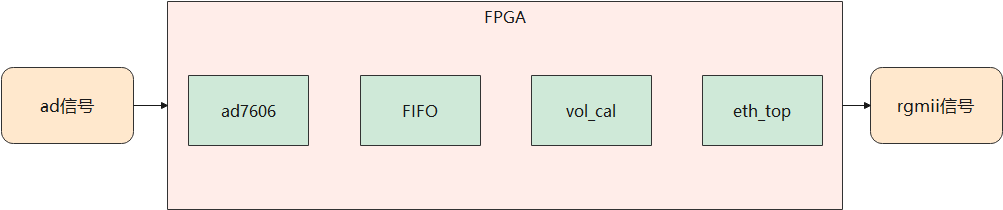

ad信号为信号发生器产生的信号，通过连线接入MA703FA FPGA开发板中，然后输出为位于RJ45端口的rgmii信号，通过网线连接到上位机，然后上位机使用NetAssist软件接收

ad7606模块使用spi接口接收串行ad信号并转换为8通道16位信号，本demo只使用了一个通道（ch1）进行数据缓冲和传输

注：ad7606能采集的范围为-10V ~ 10V,但信号发生器产生电压的范围为-5V ~ 5V

fifo模块缓存采集到的16位ad信号

vol_cal模块将16位ad信号转换成8位符号位加上20位数值位，便于后面udp组包发送

最终udp发送时ad信号的格式为±x.xxxxV，如+4.9998V 或 -1.0012V

eth_top为以太网发送模块，在龙哥给的程序上修改而成，功能为将ad信号组包并转换成rgmii信号然后发送

值得一提的是千兆以太网的速度远远快于ad7606的采样率(1Gbps vs 200k×16b)，所以程序设计里远远没有将以太网的速度跑满，但如果更换采集芯片或以太网发送端口，即这两边的速率有变化，程序都要重新进行合理的设计来匹配双边的速度

功能测试

本demo的数据接收使用上位机NetAssist，功能比较简陋也不太好用（软件缓冲区有限，千兆以太网跑满一点就容易导致软件卡死），将NetAssist收到的电压数据复制黏贴到excel中然后绘图展示采集到的波形信号

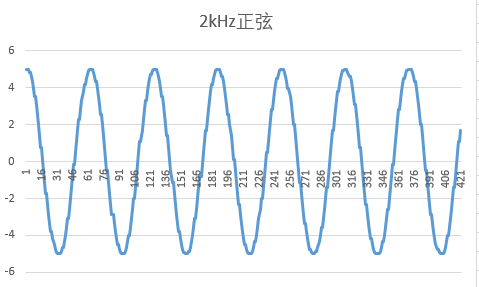

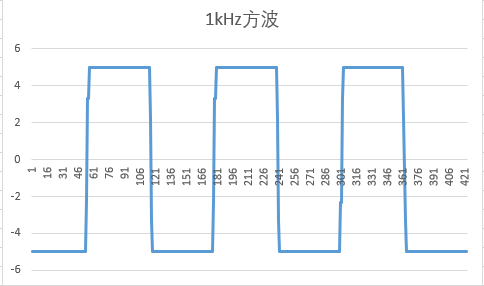

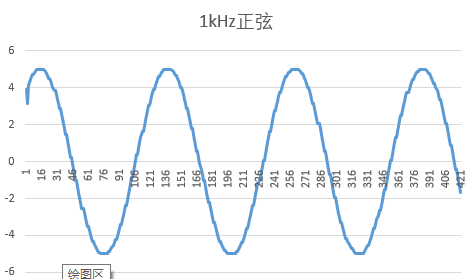

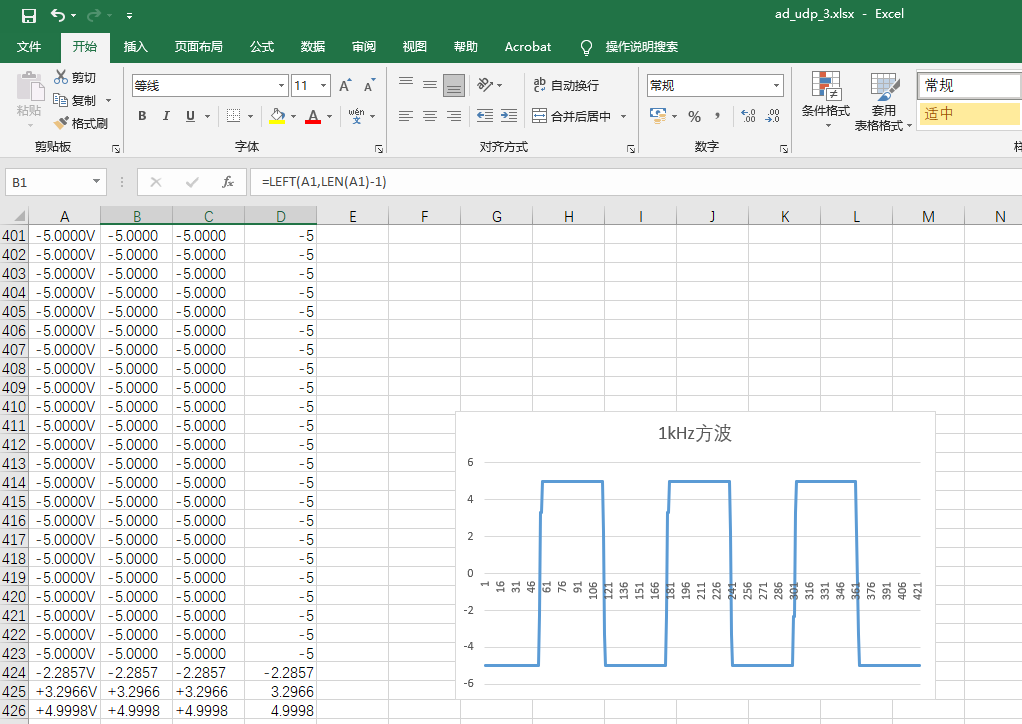

excel的数据处理与绘图如下图所示，下面展示波形信号,大概都是选用了421个数据点绘图

2023年11月4日更新

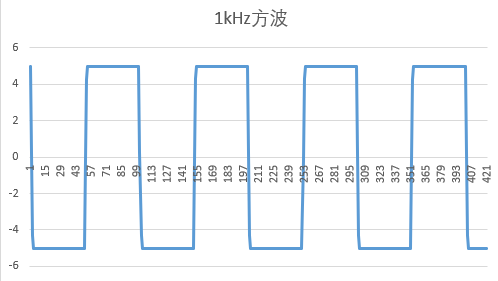

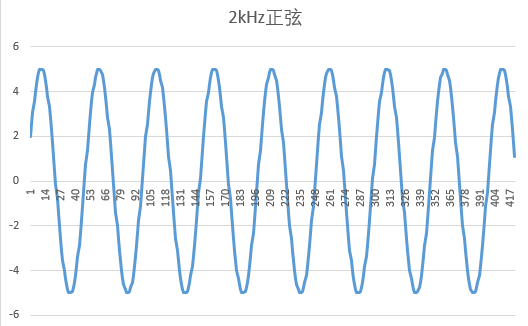

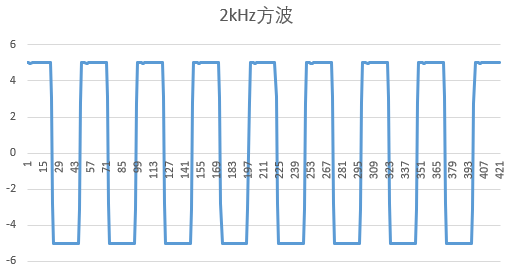

修改了组包条件，更改为 每采样一个数据就组装发送一个udp包，测试效果如下

---
