电弧采集 12.12

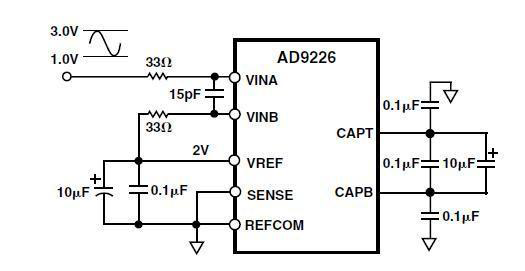

AD9226

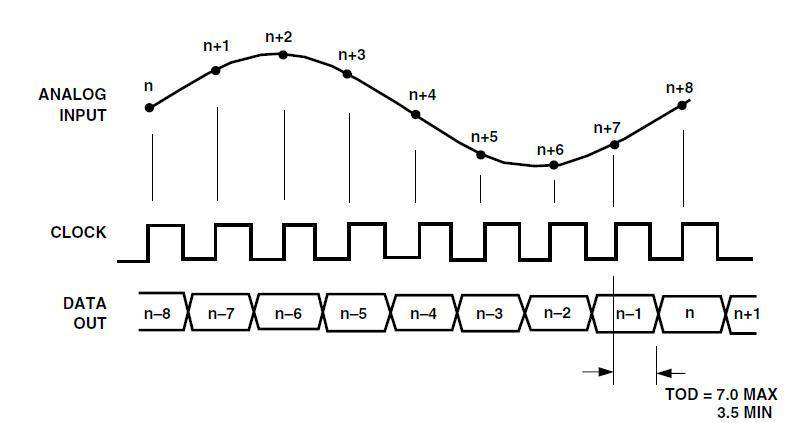

时序图如下
在每个时钟上升沿进行一次采样
AC620开发板上配置如下
需要注意的是，ADCA_D0对应的是转化结果的最高位！！！
| ADC引脚名 | FPGA引脚名 |
|---|---|
| ADCA_D0 | PIN_K6 |
| ADCA_D1 | PIN_L3 |
| ADCA_D2 | PIN_L6 |
| ADCA_D3 | PIN_J1 |
| ADCA_D4 | PIN_J2 |
| ADCA_D5 | PIN_K1 |
| ADCA_D6 | PIN_K2 |
| ADCA_D7 | PIN_L1 |
| ADCA_D8 | PIN_L2 |
| ADCA_D9 | PIN_N1 |
| ADCA_D10 | PIN_N2 |
| ADCA_D11 | PIN_P2 |
| ADCA_OTR | PIN_L4 |
| ADCA_CLK | PIN_R1 |
测试结果（转化结果为有符号的）

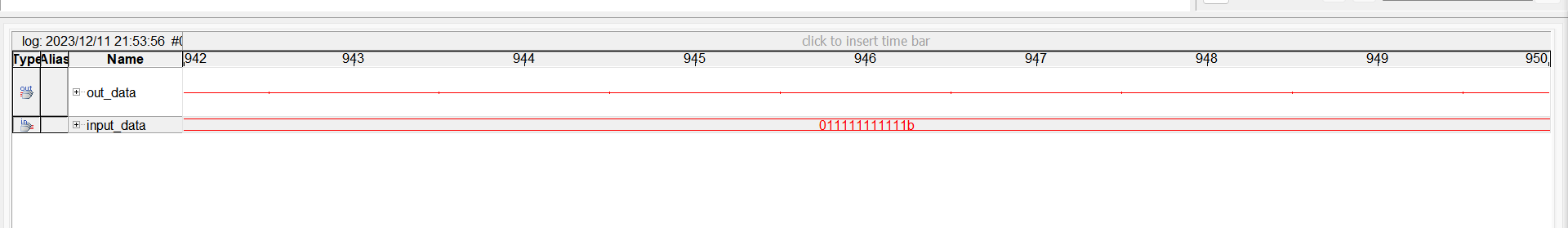

输入5V，ADC转化为0111_1111_1111(2047)

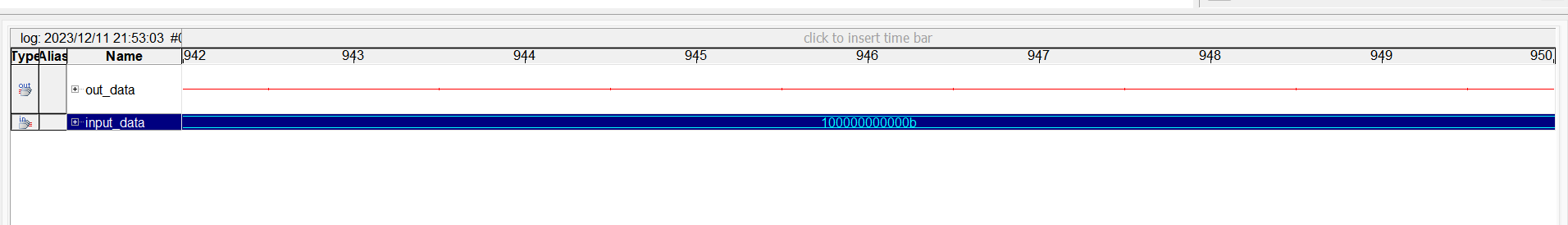

输入-5V,ADC转化为1000_0000_0000(-2048)
| 输入电压Vin | 转化数字量的十进制D | 转化量V |
|---|---|---|
| 1V | 425 | 1.03V |
| 2V | 837 | 2.04V |
| 3V | 1250 | 3.05V |
| 4V | 1665 | 4.06V |
| 5V | 2047 | 5.00V |
| -1V | -410 | -1.00V |
| -2V | -824 | -2.01V |
| -3V | -1237 | -3.02 |
| -4V | -1647 | -4.06 |
| -5V | -2048 | -5.00V |
V=(D/4095) * 10

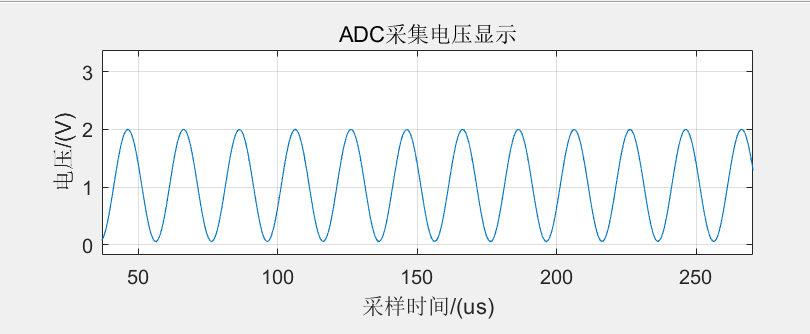

通过例程所给的程序，对50kHz,2Vpp的波形进行采样测试，结果非常精确
接下来的工作
- 制作一个比较器，将采集到的电流波形整形为方波，在方波连续跳变处即是电弧产生的信号
- 继续修改程序，将采集到的波形连续显示，在检测到电弧信号的时候记录下波形
- 利用FIFO和SDRAM存储器对数据进行缓存，再通过串口输出，通过串口助手或者MATLAB将数据转化为波形显示
一些疑惑
- 50M采样率1s内有50M个12位的数据，存储容量高达600M，实时显示显然是难以直接通过串口实现的，应该改进方法
- 如何灵敏地判断电弧波形在何时产生，便于精准的采集到电弧信号
