本周工作内容总结_2025_6_5
复习ad板卡数据采集与SPI数据传输内容
ad采集板卡需要按照一定时序工作，工作部分教程相关代码已有现成例子，直接用即可。
always @(posedge ad_clk_i)
begin
if(ad_rst_o||ad_rst_i)begin
ad_convst <= 1'b1;
AD_S <= 2'd0;
end
else begin
case(AD_S)
2'd0:if(clk_en2)begin //即ad_sclk_o上升沿时
ad_convst <= 1'b0;
AD_S <= 2'd1;
end
2'd1:if(clk_en2)begin //延迟60ns,开始计时，即下一次ad_sclk_o上升沿
ad_convst <= 1'b1;
AD_S <= 2'd2;
end
2'd2:if(clk_en2&&ad_busy_i)//延迟60ns,busy 肯定为高
AD_S <= 2'd3;
2'd3:if(cycle_end)//等待转换结束
AD_S <= 2'd0;
endcase
end
end
该代码中，AD_S作为状态机，在0、1、2状态已经完成了ad板卡信号的控制工作，3状态则为等待状态，使采集的信号可以通过SPI传输出去。（教程中的状态机各个状态直接使用数字表示，状态含义不明，程序已经进行相应修改）
其中，cycle_end在每轮采样周期结束时升为高电平，采样时钟信号通过该信号可以控制ad板卡工作状态，实现按照设定的采样频率采样。例如，使用200KHz的采样时钟信号，则每5us，cycle_end信号会产生一次高电平脉冲，控制板卡采样状态机工作。
SPI通过移位操作实现数据传输。ad_out_i是ad板卡采样信号通过SPI传输后的输出内容，采样4路16位信号，可以理解成被合并为一个64位信号，每个SPI时钟周期会移位1个信号出来。此时使用移位操作将信号移入寄存器中即可实现数据传输功能。
//read spi adc data
always@(posedge ad_clk_i) begin
if(ad_rst_o) begin // 复位
ad_out_a <= 64'd0;
ad_out_b <= 64'd0;
nbits <= 8'd0;
end
else if(ad_cs_o)begin // ad_cs_o高电平时复位nbits
nbits <= 8'd0;
end
else if(cap_en)begin // SPI时钟下降沿进行移位操作，将采集信号移入寄存器
nbits <= nbits + 1'b1;
ad_out_a <= {ad_out_a[62:0],ad_out_a_i};
ad_out_b <= {ad_out_b[62:0],ad_out_b_i};
end
end
采集数据移位寄存入ad_out中，当移位操作完成后，即可读取ad_out中信号，此时ad_out就是存储本次采样后的采集数据。移位操作完成可以通过nbits判断，当nbits=64时，即可判定移位操作完成。
与现有程序对接
首先，对于采样周期的控制，只需要提供一个外部采样时钟信号即可，上述程序内，cycle_end信号逻辑设置为采样时钟信号上升沿时高电平即可。
之后，采集数据发送至子卡进行编码处理。子卡编码模块输入信号有三个关键信号：
- ad_data，16位信号，表示采集的16位单通道数据；
- ad_en，原来设计的是采样时钟信号，但是考虑到SPI数据传输时延（SPI时钟设定为16.7MHz，时钟周期为60ns，计算可得SPI传输64位数据需要3.84us），因此可以改为移位操作完成的标志信号。AD采样代码中有个ad_cap_en信号，这个信号上升沿时标志移位操作完成，可以读取各个通道的数据，因此可以调整逻辑后使用；
- rd_en，读使能信号，高电平期间可以读取采集数据，每个时钟周期读一个通道的信号，采集数据读取完毕后就需要变为低电平；该信号需要在采集数据与处理模块中生成。
需要设计相对应的采集数据预处理逻辑，将单通道64位数据转换为多通道16位数据，各个通道数据依次输出，输出各个通道数据过程中rd_en信号升为高电平。该部分逻辑在原来的程序中已有设计，可以参考借鉴。
另外，需要注意到，教程的程序使用的时钟是100Mhz，而编码模块的数据写时钟是200Mhz，数据预处理模块需要注意。
此外，在实际测试时，也需要注意到，ad7606板卡最大采样频率为200KHz，原来的数据传输系统中设置的采样时钟信号是2MHz，远高于最大采样频率，需要调整。
当前进展
先基于原有教程代码进行修改，创建了一个AD采样的demo，并使用信号发生器生成正弦波信号源。

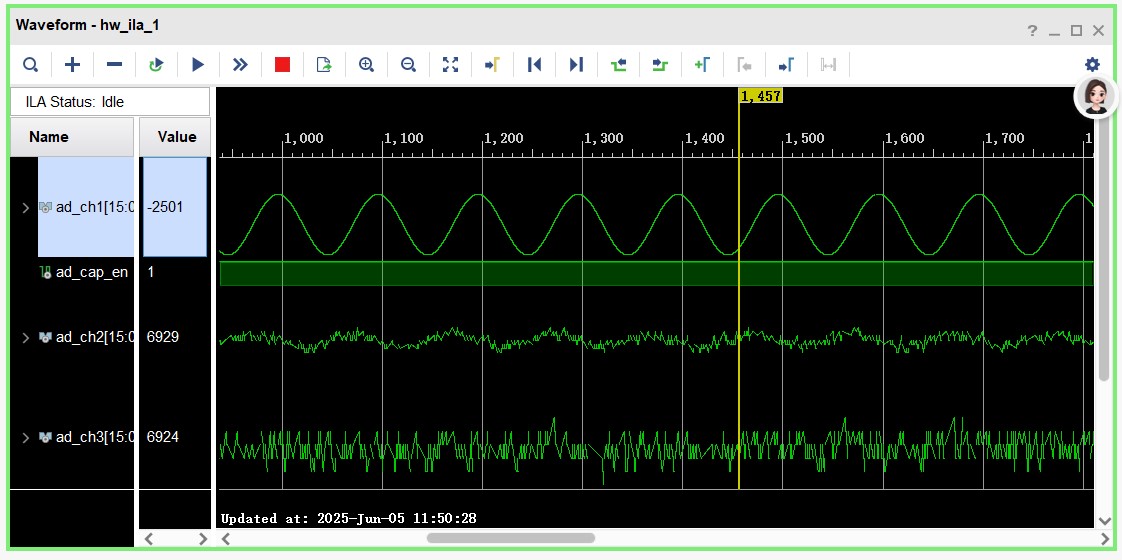

在ad_cap_en信号上升沿时读取各个通道的信号，实测可以抓取到正弦波信号。
目前正在将AD采样demo工程文件中程序对接到原来的数据传输工程文件中，AD采样功能已经完成，还需要编写数据预处理模块，将采样后获得的采集数据处理为多个通道的16位数据，便于数据编码模块接收。

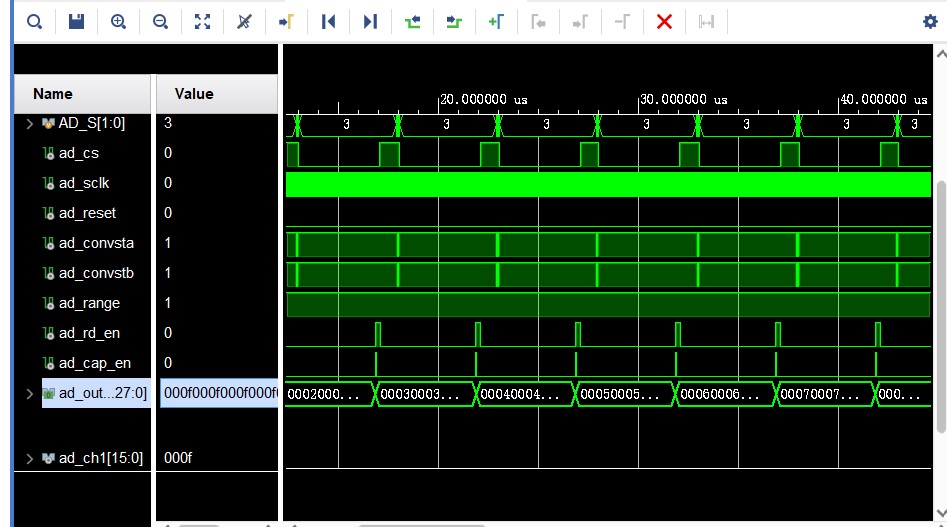

使用外部的采样时钟信号控制ad采集，仿真测试，可以输出8路16位信号ad_out_8ch。
仔细观察仿真信号，发现在ad_cap_en信号下降沿时，采集数据ad_out_8ch会更新，因此数据预处理模块可以根据ad_cap_en信号下降沿作为标志，更新采集数据并寄存，之后再对寄存的数据进行处理，依次输出多通道16位信号。
