AD采集模块修改

问题描述

教程给的ad采集模块工作正常，但将这个模块嵌入到gtx收发的程序后，ad采集模块工作不正常（这里指的是刚采到还没发出去的数据）

以下是我拿到工程后发现的问题点，不知道哪些是导致问题描述的原因：

顶层模块使用clk wizard产生了100M时钟，内部还重复使用clk wizard产生100M时钟，产生时钟后产生的locked信号不会应用

有些信号赋值不正确

工程复制文件没有复制全，给到我手上的时候缺文件，无法产生比特流，不过还好我找他之前发的文件里找到了需要的文件

debug信号设置又多又杂乱，还出现莫名其妙的错误，全部删除去掉

下面是一些对比测试图，注意，我这里只是验证采集的基本功能有没有问题，至于细节学弟再自己慢慢研究

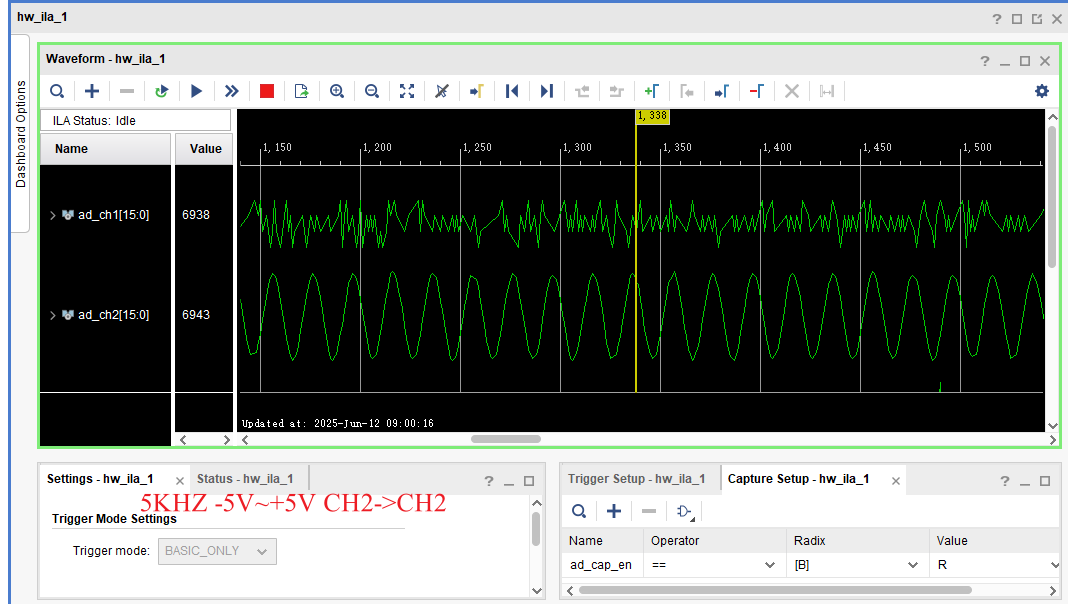

图1是米联客教程给出的ad采集工程，拿来作为基准测试

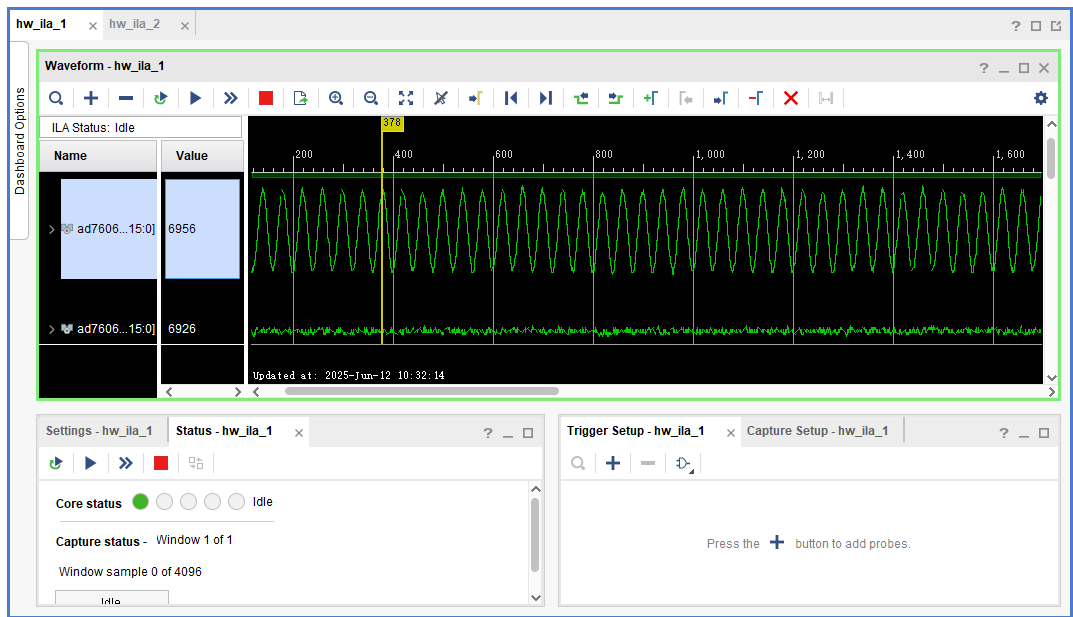

然后我将学弟给的程序改了下后进行测试，同样的采样率，幅值，同样的通道，只是将采样模块融合到gtx收发程序里综合测试一下

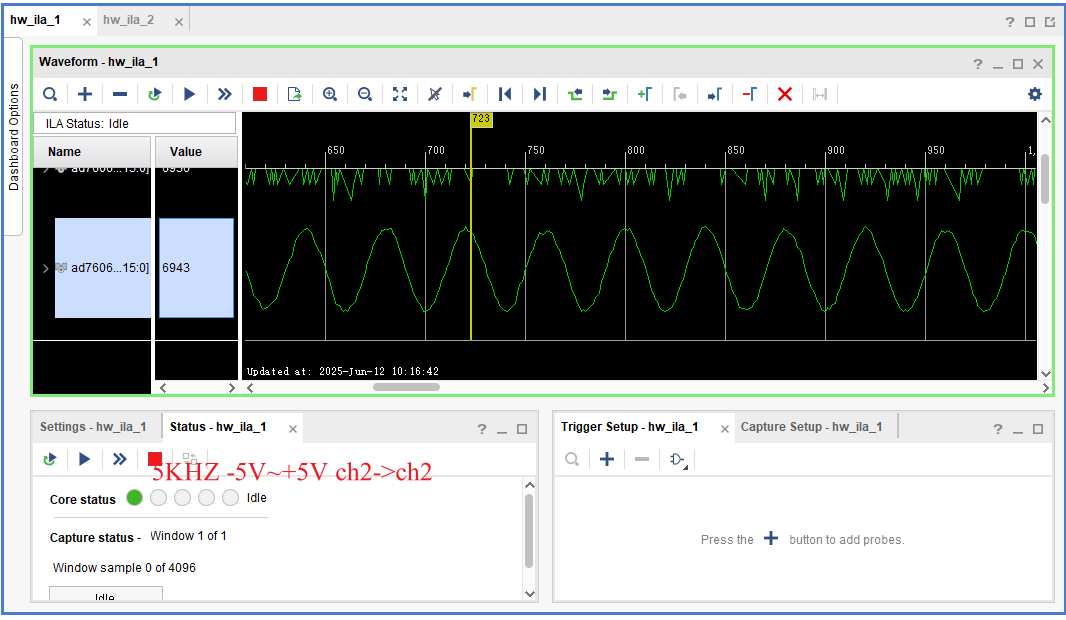

我特意选了一个差不多是正弦波最高点的地方，看到两个图都是6943，说明幅值也是对应的

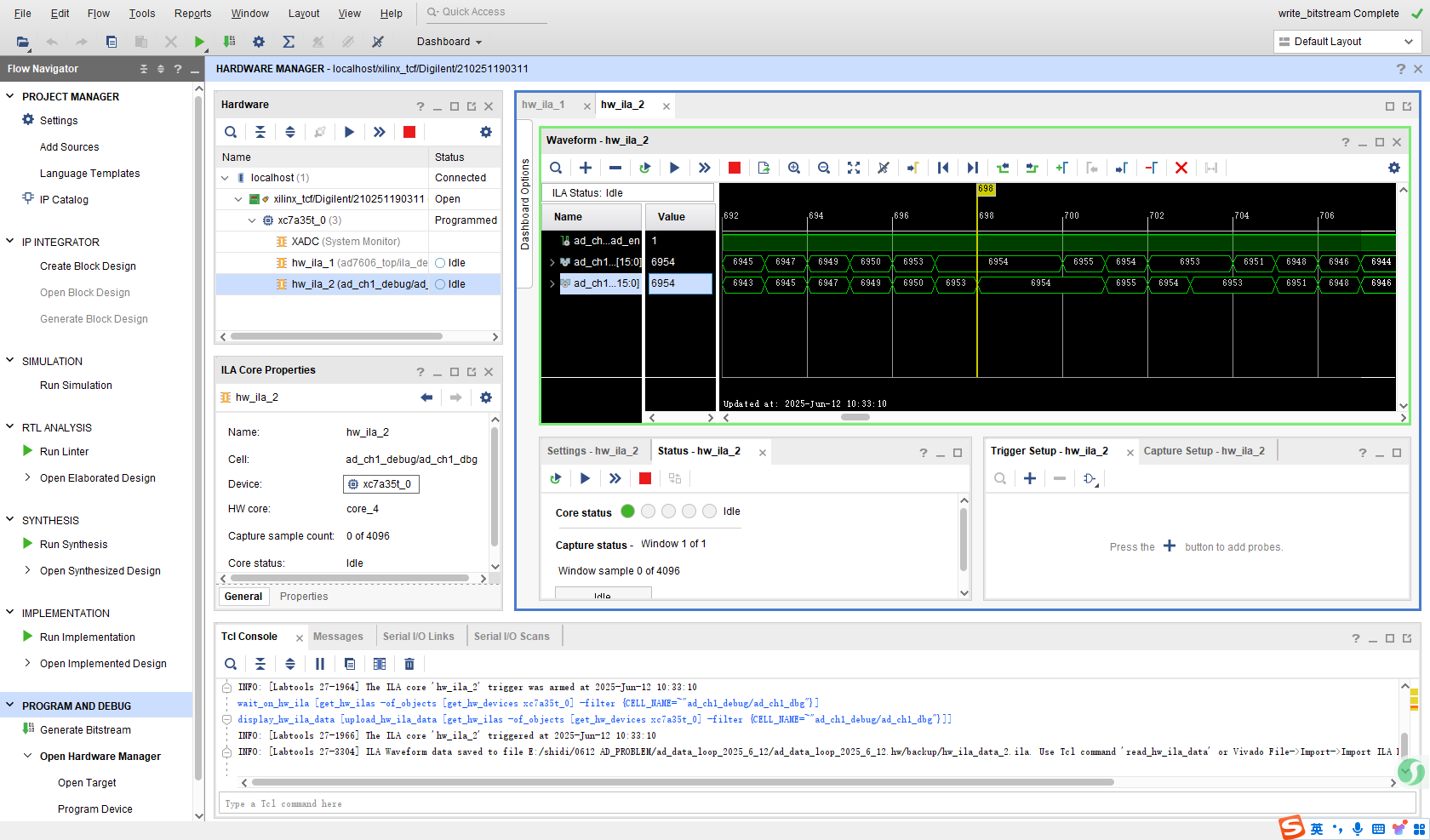

然后测了一下收发环回的数据，这里选择的都是通道2的数据

信号发生器->ch2->编码->gtx->解码->ad_data_out

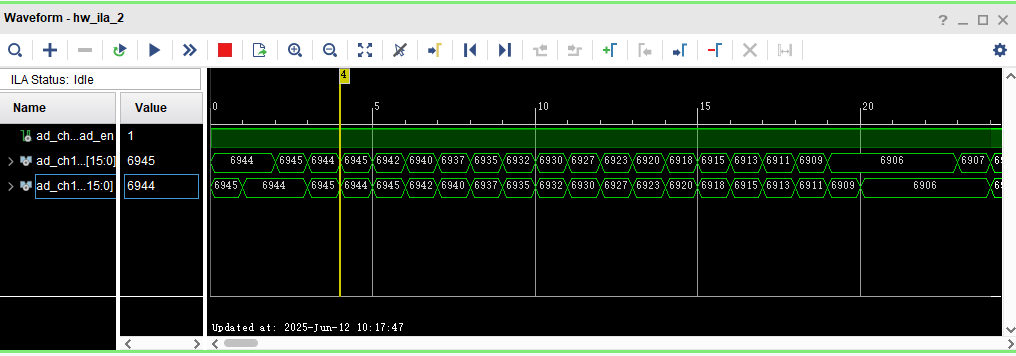

只看上下两个信号的对比，发现是完全一致对应的，效果很ok

然后换了个通道ch1输入，同样测试了一遍，还是一样的

总结：感觉大体框架和基本功能都是没有问题的，具体细节学弟自己再研究一下
