实验环境数据流通搭建

实验目的

让采集卡的数据能发到Ubuntu电脑上

就是在Ubuntu电脑上实现我之前在Windows主机上一模一样的功能先，能收到数据用wireshark抓包

因为要经过10G网口 -> 100G网口的转换，所以肯定要经过华为100G交换机

交换机有48个10G网口，编号为10GE1/0/1到10GE1/0/48，6个100G网口，编号为100GE1/0/1到100GE1/0/6

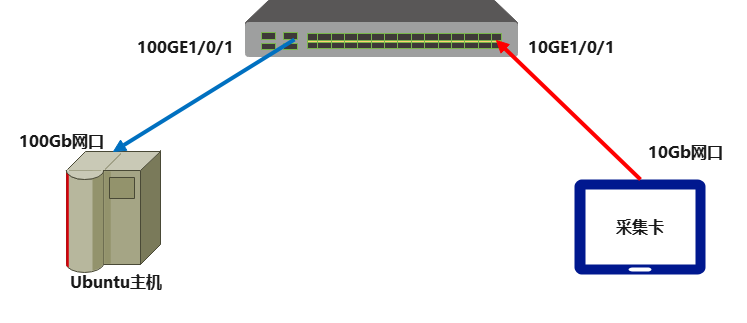

数据流向设计是：

采集卡万兆网口 -> 10GE1/0/1 -> 100GE1/0/1 -> Ubuntu电脑100G网口

网络线路搭建好了，在Ubuntu端控制采集卡发送数据，用wireshark抓包，只能看到采集卡的arp请求发了4个，不能看到来自采集卡的数据

分析：是哪方面出了问题？交换机？Ubuntu网卡设置？

回到我之前用的Windows主机，建立这样一个数据连接流向

采集卡万兆网口 -> 10GE1/0/1 -> 10GE1/0/3 -> Windows电脑10G网口

然后用wireshark抓包，Windows主机能正常接收到数据

访问交换机，能看到10GE1/0/1 in方向统计的jumbo（巨型帧）的数量，能看到10GE1/0/3 out方向统计的jumbo

但是回到Ubuntu主机再次测试，wireshark抓包无数据，访问交换机，发现10GE1/0/1 in方向根本没有jumbo输入，也就是说采集卡根本没发送数据

分析原因：为什么采集卡没发送，因为采集卡有个arp的过程，这个arp的过程没有完成，导致数据发不出去

然后我首先怀疑的是Ubuntu电脑的网络配置是否有问题，问了一下AI，AI提到了防火墙，禁用了防火墙依旧无效，然后我手动添加了arp表，加了一个Ubuntu对采集卡的arp映射，依旧无效（后面证明这一步不但无效，还会导致新的错误）

在Ubuntu方面折腾很久都无效，转向交换机方面查看问题

注意到，之前我配置交换机端口时我向AI描述了我的需求（采集卡数据10GE进100GE出），参考了AI的建议，将100GE1/0/1配置为trunk模式，然后我自己搜索了一下，发现这个trunk模式好像不符合现在的网络结构

意识到我可能被AI坑了，然后又将100GE1/0/1配置为Access模式，然后测试

能看到来自采集卡的arp请求一直在发送（和之前有变化），但是Ubuntu一直没有发送arp响应，有点奇怪，怀疑是之前手动添加了arp映射的原因，然后将手动添加的arp映射删除，再次测试

这次能看到采集卡发送arp请求后主机发送arp响应，然后采集卡流程跑通发送数据，Ubuntu成功接收到数据

事后分析下原因，错误点有2：

轻信了AI，交换机端口配置有问题，trunk模式应该是适配于三层vlan结构，也就是说是两个vlan之间的数据交互的，我这个就是一个vlan，只用access模式就可以了
手动加了arp映射反而导致出错，好像是因为没有这个arp映射的话，主机收到arp请求后会先记录这条arp请求的信息到自己的arp表中，然后再发送一个arp响应，手动设置的话反而会忽略这个arp请求

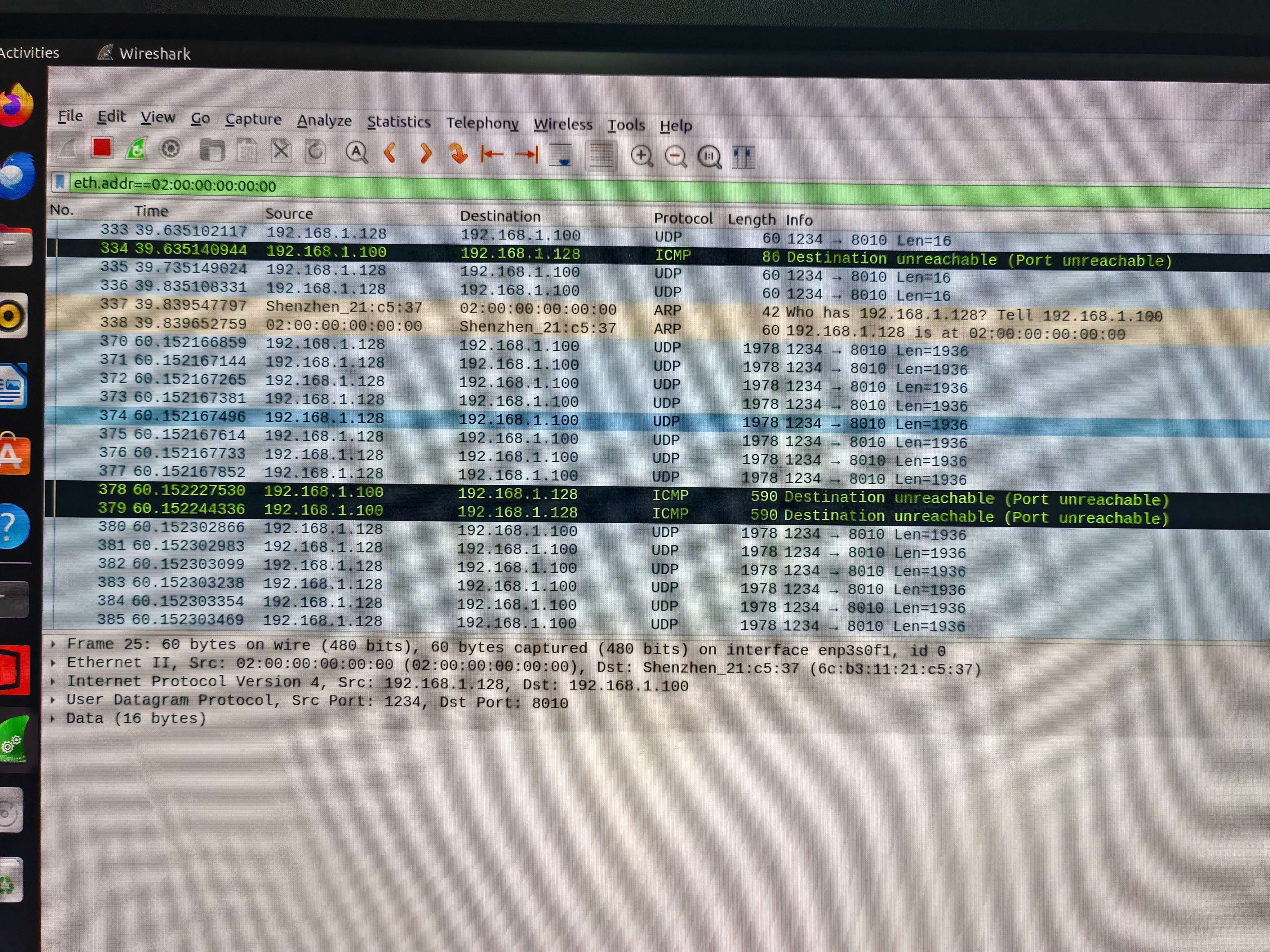

result
