数据采集传输系统拆分（2025_7_10）
对接思路
原思路是通过外部信号控制系统工作状态，但是约束引脚看文档还是找不到，浪费时间太多，干脆就换了个简单点的思路，直接子卡预设好采样周期和采样点数，然后写一个周期产生的信号ad_valid，每30s产生一次，ad_valid模拟外部触发信号，子卡根据该信号决定ad采样时钟信号上升沿，通过预设的采样周期和采样点数控制采样时钟信号。

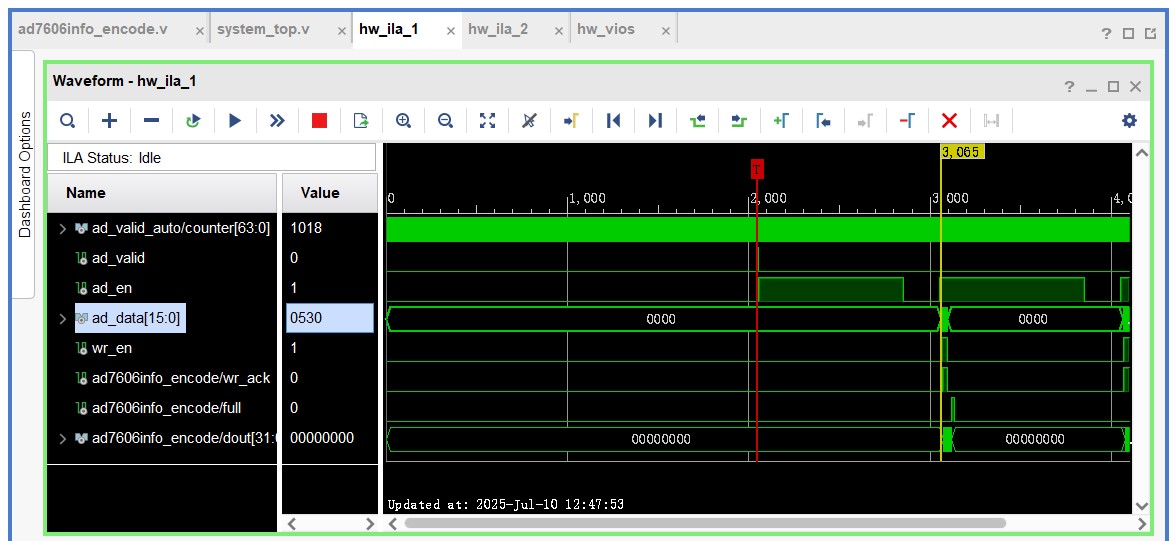

ila抓取信号：
设定的是200Khz采样率，ila始终为200Mhz时钟，一个ad_en信号周期有1000个ila时钟周期长度，计算200k*1000=200M，符合。
图中发现存在问题：第一个ad采样时钟信号上升沿时，并没有产生ad_data，还正在排查问题。另外为了易于主卡检测工作状态，设定的采样数为2M，需要采样10s才能完成，暂时还没有确定ad_en信号产生的采样点数是否符合预设。
系统子卡产生数据

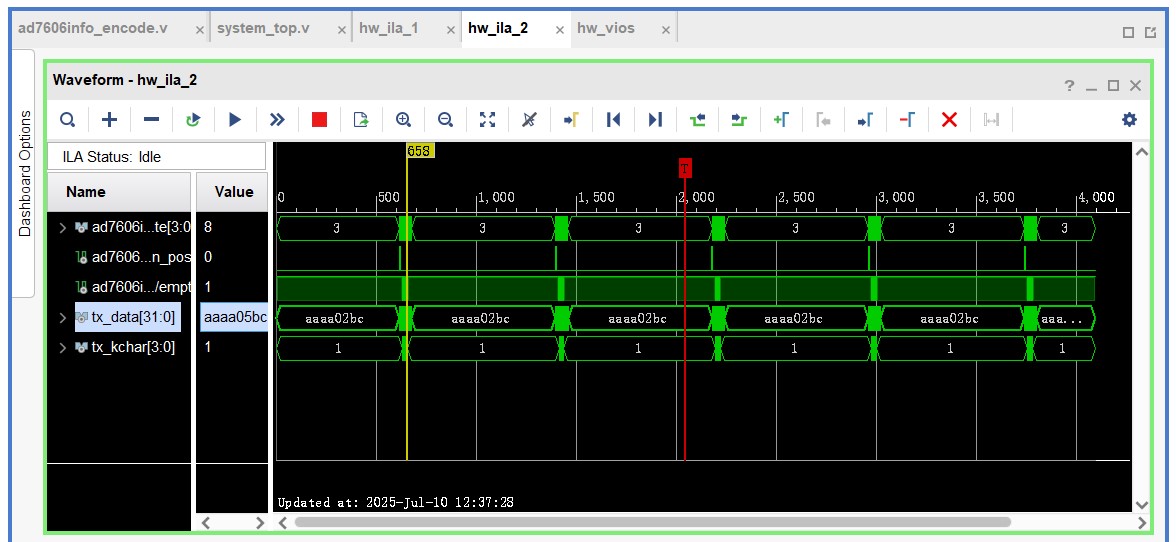

当子卡ad采样时钟信号工作时，子卡产生数据：

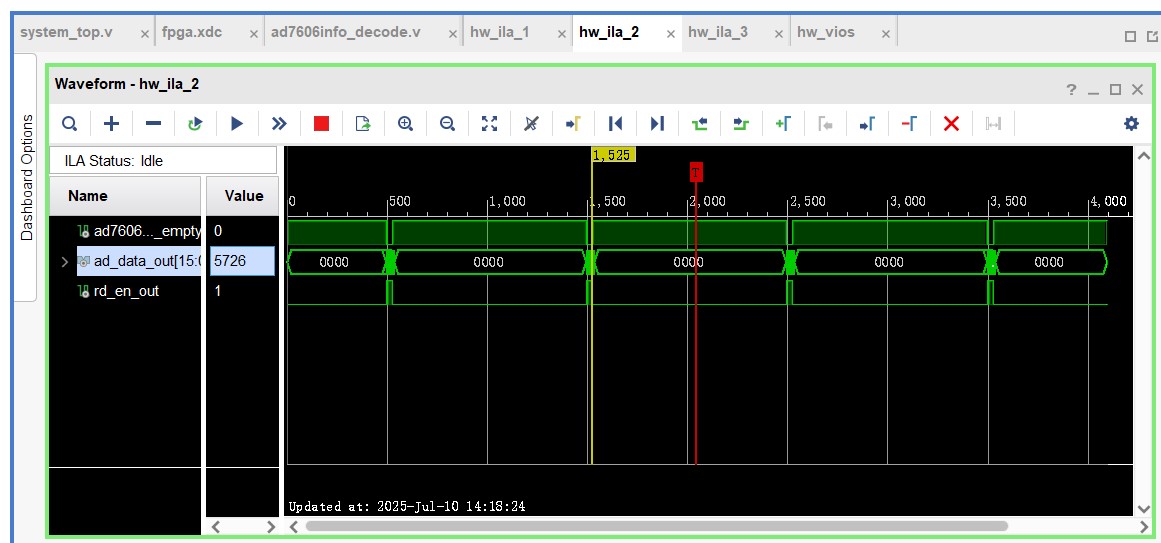

后面观察了其中每个周期内的数据，数据正常，可以将采集数据按照编码规则发送出去。
系统主卡接收数据

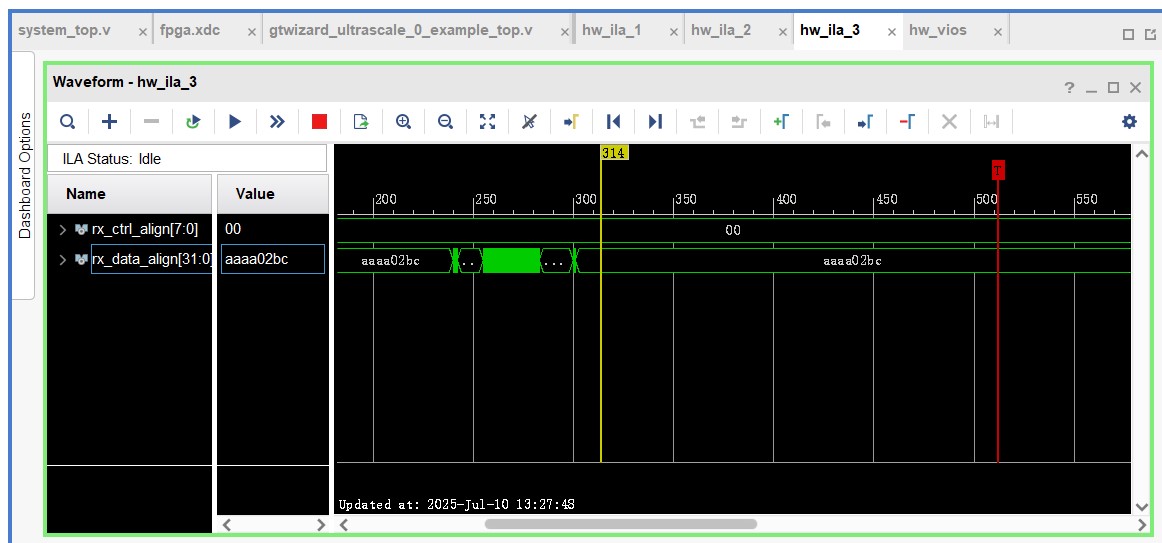

抓取主卡接收端接受的编码数据：
观察可见，主卡接收端接收的采集内容符合子卡编码发送的内容，数据可以传输过去。但是控制字符rx_ctrl_align存在问题。经检查，发现是子卡端未将控制字符tx_kchar发送出去。修改后，主卡可以正常接收并解码输出采集数据。

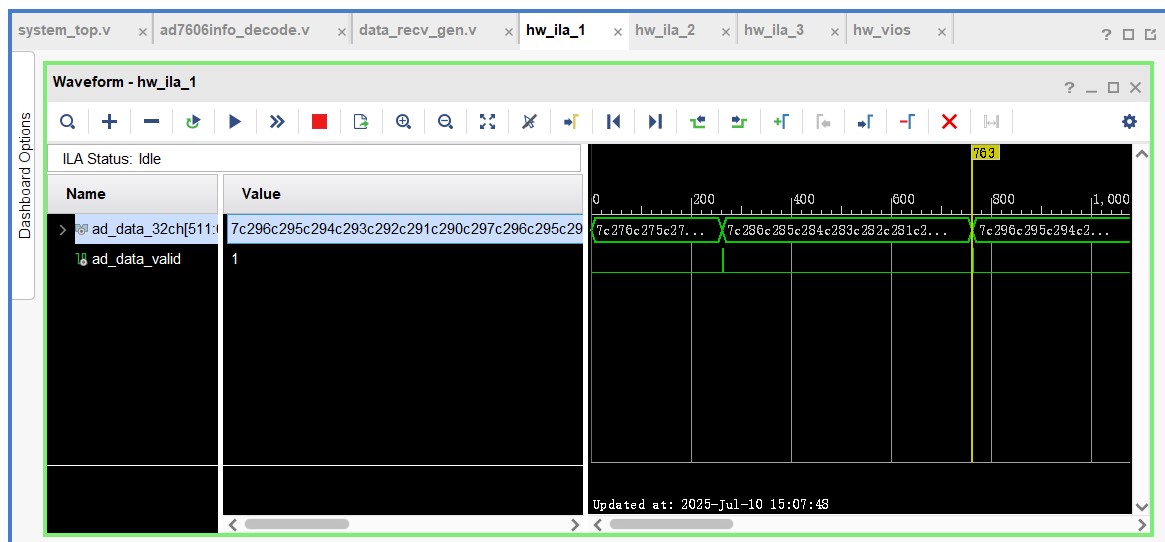

最终输出到用于对接b64_data_gen的data_recv_gen模块中，信号抓取截图：
观察可知，最终可以实现子卡将数据传输到主卡并由主卡处理。
