数据传输打包UDP发送调试_20251028

回到主页

问题排查

之前在b64_data_gen模块中出现的问题查明白了。之前的问题是，模块最后的fifo中，控制读出数据的信号read_b64_ready始终为低电平。

read_b64_ready信号是ad_data_blob_generator模块中的输出信号，用于反馈b64_data_gen模块的工作，需要ad_data_blob_generator模块中状态机正常工作才能有符合预期的输出。

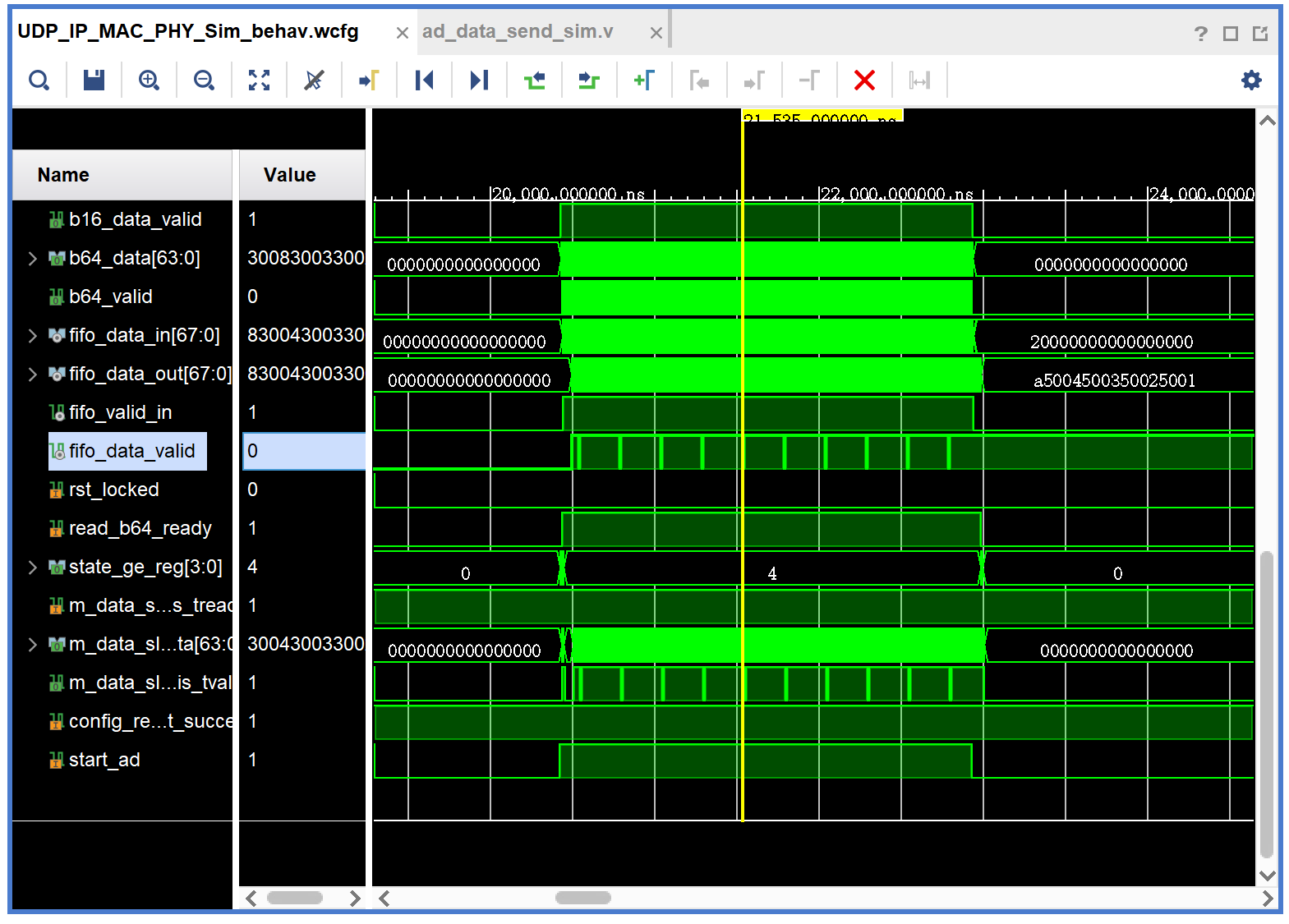

config_request_succed和m_data_slice_axis_tready两个信号，控制了ad_data_blob_generator模块中状态机工作，实际只需要该信号持续高电平即可，但是这个信号是后面的udp数据传输模块反馈的输出信号，需要实际进行数据打包发送才可以获得，仿真时不好模拟出来。所以后面尝试直接给这两个信号输入高电平，再进行仿真，显示到的b64_data_gen模块和ad_data_blob_generator模块都可以正常工作了。

补：后续继续看了后面的模块，发现config_request_succed与m_data_slice_axis_tready，这两个信号和blob_fifo_udp_transmit模块有关，该模块需要使用到SFP+通信产生的156.25MHz时钟信号，该时钟信号通过UDP_NET_PHY产生。我的仿真中，该模块工作出现问题，没有产出156.25MHz时钟信号，因此包括blob_fifo_udp_transmit模块，后面所有用到该时钟信号的模块都无法正常工作。还需要再继续理解UDP_NET_PHY模块。

后续模块阅读

ad_data_blob_generator 模块功能

设置跳过ARP，在仿真文件中，观察到ad_data_blob_generator模块中的状态机跳转逻辑为STATE_GE_IDLE、STATE_GE_HEADER、STATE_GE_HEADER_LAST、STATE_GE_SLICE、STATE_GE_SLICE_LAST的顺序循环。各个模块工作流程：

  1. STATE_GE_IDLE：当config_request_succed信号就绪，如果接收到b64_data_gen模块中开始产出b64_data的start_ad信号，则在下一周期跳转到STATE_GE_HEADER状态；与此同时，通过slice计数器判断该slice是否为blob中最后一个，根据判断结果决定slice长度为最大slice长度data_slice_prev_sa_len，还是最后的slice长度data_slice_last_sa_len。
  2. STATE_GE_HEADER：通过m_data_slice_axis_tdata_int信号传输该slice的data_slice_cnt, data_blob_cnt , data_blob_sa_len，即slice编号，blob编号，本次采样点点数。
  3. STATE_GE_HEADER_LAST：通过信号传输该slice的job_id,sample_coef,channel_num, m_data_slice_sa_len_reg , data_blob_sa_cnt，即id号，降采样倍率，通道数，本次slice长度，该slice在本blob中的计数序号；之后跳转到STATE_GE_SLICE。
  4. STATE_GE_SLICE：在读取到b64_valid信号后，通过m_data_slice_axis_tdata_int更新4通道采样数据，此时掩码m_data_slice_axis_tkeep_int置{KEEP_WIDTH{1'b1}}，其他时候掩码置{KEEP_WIDTH{1'b0}}；每次采样的所有通道数据全部传输过来，sample_end信号到来后，slice采样点计数器data_slice_sa_cnt_next，和blob采样点计数器data_blob_sa_cnt_next自增。
  5. STATE_GE_SLICE_LAST：同样是通过m_data_slice_axis_tdata_int更新slice里面最后一个4通道采样数据，之后判断该数据是slice还是blob的最后一个数据，根据判断结果决定data_slice_ready和data_blob_ready信号状态。

通过上述流程可知，数据传输到ad_data_blob_generator模块后，每次先在STATE_GE_IDLE等待，之后发送完毕blob的配置信息后开始工作，两个周期发送slice的头部信息，然后每次发送4通道的采样数据，直到一个slice的数据发送完毕，然后回到IDLE状态开始新一轮循环。

blob_fifo_udp_transmit

该模块接收UDP传输时的相关信号，监测UDP传输的状态，通过状态机在不同状态反馈信号给采集数据处理打包相关模块，调节相关模块的工作。

在ARP中，有状态机控制工作：

  1. ARP_IDLE：如果使用静态MAC地址，即程序中设置USE_STATIC_MAC=1，则直接跳过ARP请求，拉高arp_request_succed并跳转到ARP_RESPONSE_SUCCED；否则使用的使能信号led_lite_sync到来后，跳转到ARP_REQUEST状态发送请求。
  2. ARP_REQUEST：拉高arp_request_send信号，等待ARP请求发送完毕，UDP_IP_MAC模块返回相关信号后，跳转到ARP_GET_RESPONSE状态。
  3. ARP_GET_RESPONSE：UDP_IP_MAC模块返回通信的接收端MAC地址，检查该MAC地址是否为设定的接收端设备MAC地址，根据检查结果决定跳转至ARP_RESPONSE_SUCCED还是ARP_RESPONSE_ERROR。
  4. ARP_RESPONSE_SUCCED：拉高arp_request_succed，反馈给b64_data_gen模块中的fifo，使其可以输出b64_data。当IP 层发送数据包时，因 ARP 协议无法解析目标的 MAC 地址，导致发送失败时，ip_tx_error_arp_failed信号拉高，状态机跳回IDLE状态。
  5. ARP_RESPONSE_ERROR：拉低arp_request_succed和arp_request_send信号后，跳回IDLE状态。

程序的实际应用中，如果使用静态MAC地址，跳过了ARP请求，因此可以认为在使能信号到来后，状态机始终处于ARP_RESPONSE_SUCCED状态，此时arp_request_succed信号保持高电平。

另外，本模块还有一个UDP数据发送状态机，用于控制UDP协议栈中数据的发送流程：

  1. UDP_IDLE：等待状态，接收到数据准备信号m_udp_tx_en后，跳转至UDP_SEND_HEADER状态，准备发送UDP 头部状态。
  2. UDP_SEND_HEADER：检测m_udp_hdr_ready信号，高电平时拉高m_udp_hdr_valid，通知 UDP 协议栈头部可发送，并从fifo中读出数据data_slice_fifo_axis_tdata等信号，跳转到UDP_SEND_PAYLOAD状态，开始发送数据；否则保持该状态准备发送头部。
  3. UDP_SEND_PAYLOAD：检测检测m_udp_payload_axis_tready信号，高电平时表明UDP协议栈的UDP数据接收端就绪，此时持续从fifo中读出数据，同时判断本次数据是否为slice的最后一个，是则跳转至UDP_SEND_PAYLOAD_LAST，否，则本状态下发送数据。
  4. UDP_SEND_PAYLOAD_LAST：拉低读使能信号，停止从fifo中读出数据，发送slice最后一个数据，同时slice计数器data_slice_cnt自减，调至UDP_SEND_END状态。
  5. UDP_SEND_END：根据slice计数器判断当前的slice是否为最后一个，是，则跳至UDP_IDLE状态，否，则调制UDP_SEND_HEADER状态，准备开始发送下一个slice。

初始程序运行测试

PL端的UDP输出传输原始程序尝试在win系统下运行了，通过wireshark抓包可以接收到传出的数据包。

本文章使用limfx的vscode插件快速发布
