ddaq_read_ad调试_20251125

F29_CZ11_7030字卡数据采集传输

根据上周讨论的内容，调整了ad采集数据编码时的逻辑，现在编码状态机状态跳转不需要ad_en信号控制，而是直接根据采集模块中的信号ad_cap_en控制。该信号表示采集模块已经完成一次采样点的采样，并可以读取采集模块输出的采集数据。

调整了数据采集与编码的代码，之后进行测试，可以实现采集数据通过gt高速收发器，从子卡传输到主卡的任务。

ddaq_read_ad程序测试

该程序是杰哥根据之前DDAQ PL端的相关程序修改的，将旧程序的假数据源换成了ad7606的数据采集模块。

上板子测试程序的ad7606数据采集功能，抓取采集的数据以及相关控制输出的信号，发现采集的数据里面，并没有数据到来，各个通道数据均保持16'hffff，且相关信号也持续处于低电平。

进行仿真测试。抓取ad7606采集数据的读取相关信号，相关模块程序如下：

//SPI采样
reg [7 : 0] nbits;
wire ad_cap_en_r1 = (nbits==8'd64);
reg  ad_cap_en_r2 = 1'b0;
assign ad_cap_en = ({ad_cap_en_r1,ad_cap_en_r2}==2'b10);

always@(posedge ad_clk_i) begin
    ad_cap_en_r2 <= ad_cap_en_r1;
end

wire cap_en  = (!ad_cs_o)&&clk_en1&&(nbits<8'd64);
//read spi adc data
always@(posedge ad_clk_i) begin
    if(ad_rst_o) begin
        ad_out_a <= 64'd0;
        ad_out_b <= 64'd0;
        nbits    <= 8'd0;
    end
    else if(ad_cs_o)begin
        nbits   <= 8'd0;
    end
    else if(cap_en)begin//read data at sclk falling edge
        nbits    <= nbits + 1'b1;
        ad_out_a <= {ad_out_a[62:0],ad_out_a_i};
        ad_out_b <= {ad_out_b[62:0],ad_out_b_i};
    end
end

ad7606的采集数据，通过ad_out_a_i、ad_out_b_i，逐位传输至对应的ad_out中。由于采集4通道16位数据，因此总共需要进行4*16次移位操作才能实现数据的完整移入。程序中使用nbits作为移位计数器，通过相关逻辑控制移位使能信号cap_en，从而实现将采集数据完整存入对应ad_out中。

完成本次采样的采集数据缓存后，相关的ad_cap_en信号会拉高，提示ad_out信号可以进行读取。

因此相关信号变化逻辑应该为，在cap_en高电平时，持续将ad_out_i的当前值移入ad_out低位，直到移入64位，nbits = 8'd64，结束移位操作，ad_out保持当前值，同时拉高ad_cap_en信号，外部通过该信号读取采集数据。

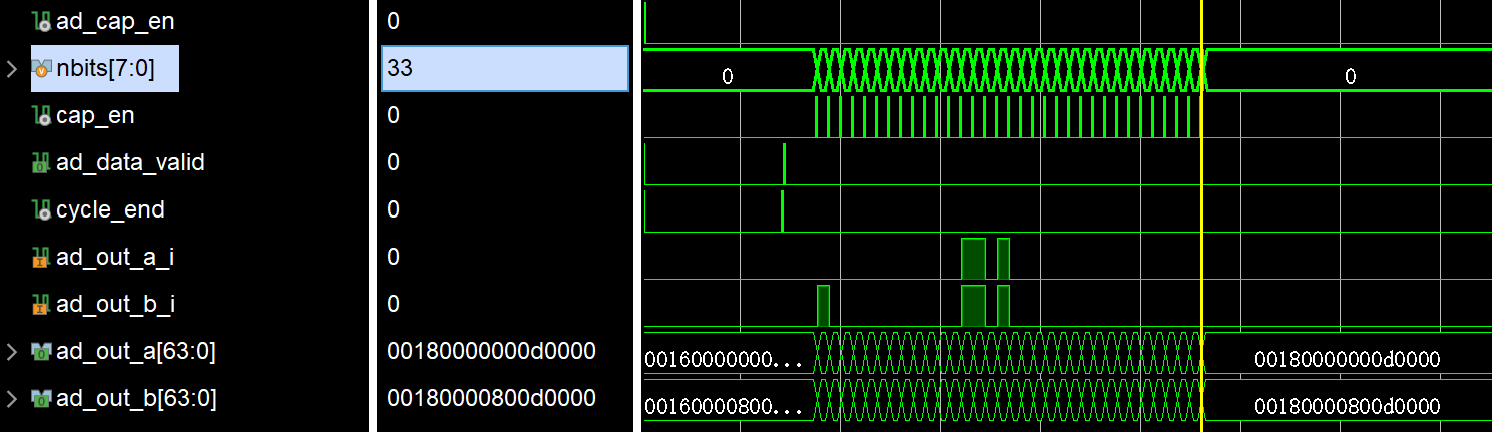

相关模块仿真测试发现，ad_cap_en信号始终为低电平，原因是nbits一直没有到达8'd64，便复位为0。在程序中，nbits复位受ad_cs_o控制，即ad_cs_o没有提供足够的高电平即被拉高。

程序中，ad_cs_o = ~((AD_S == 2'd3)&&ad_busy_i)，其中AD_S为采集卡工作状态机，ad_busy_i信号为采集卡输入的信号，高电平表示当前采集卡正在通过ad_out_i将采集数据逐位输出。每次进行移位操作需要60ns，因此完整进行64位移位操作，需要64*60 = 3840ns。再阅读仿真文件内的相关信息，ad_busy_i相关信号只提供了2000ns的高电平时间，因此仿真操作中，并没有提供足够的时间输出采集数据。对照米联客例程，提供的高电平时间为4100ns，因此可以针对进行修改。

目前测试的内容还只能说明仿真测试文件编写逻辑存在问题，还需要完成修改后，再继续阅读仿真文件和程序逻辑，检查无采集数据的原因究竟是程序原因，还是测试方法错误。另外，由于用作上位机的电脑主机没办法开机，还需要等修好后再继续测试程序能否将数据发送到上位机。

---
