DirectDAQ第一次测延时
目的
测DirectDAQ实时采集系统的传输时延
第一次测试的方法
取两个时间点Tstart和Tend，传输时延即为Td = Tend - Tstart
其中Tstart为采集卡FPGA端采集到第一个点时触发的上升沿
Tend为上位机收到的第一个包时触发的上升沿
然后用示波器同时显示两个上升沿，得到传输时延
FPGA输出上升沿
使用一个额外的FEP板卡做的

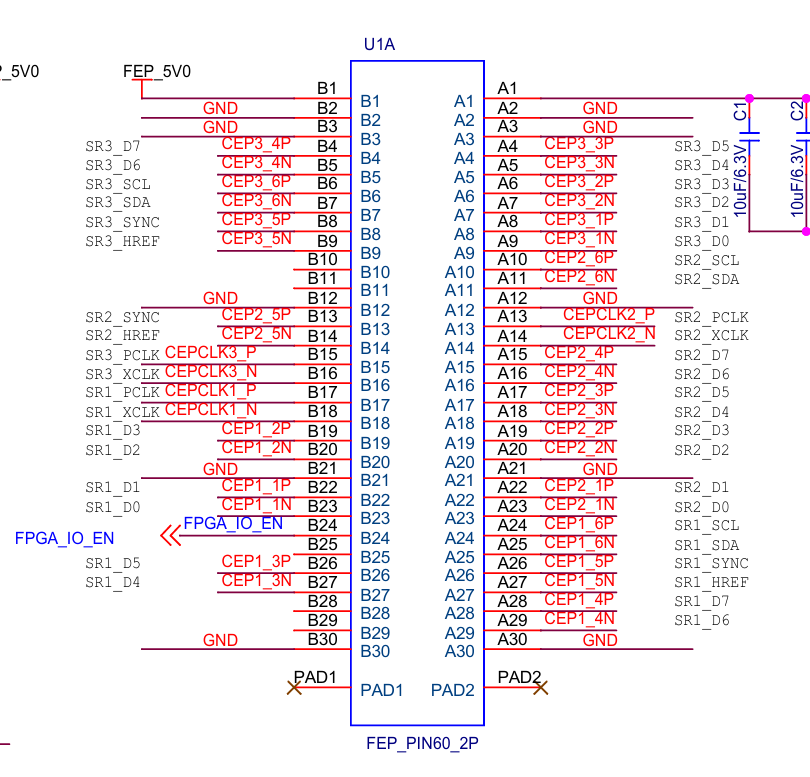

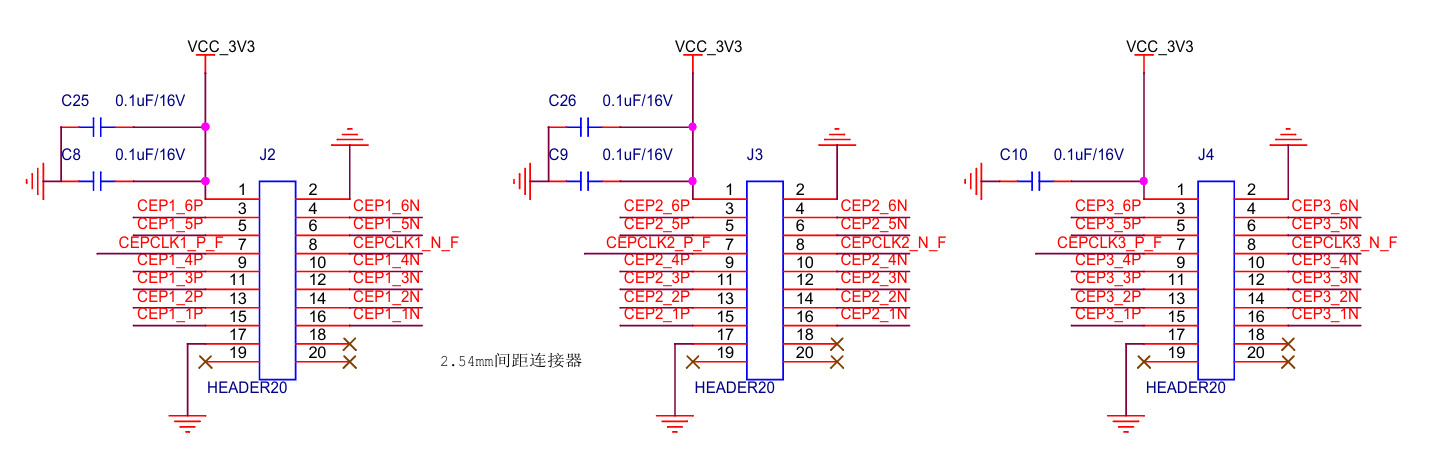

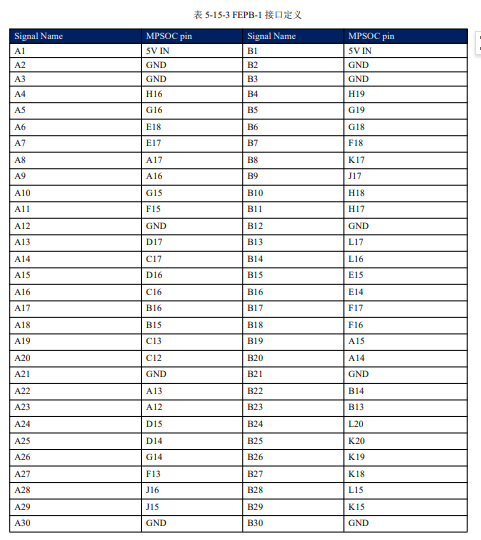

使用引脚要看地板引脚说明 + FEP板卡原理图
上位机输出上升沿
这里分了两个程序
第一个为udp_ao，是使用socket接收udp包然后输出上升沿
第二个为dd_ao，是使用dpdk接收udp包然后输出上升沿
这是都是收到第一个udp包后立马输出上升沿
测试结果
可能还有误差，之后再研究一下，多搞几个测试
udp_ao

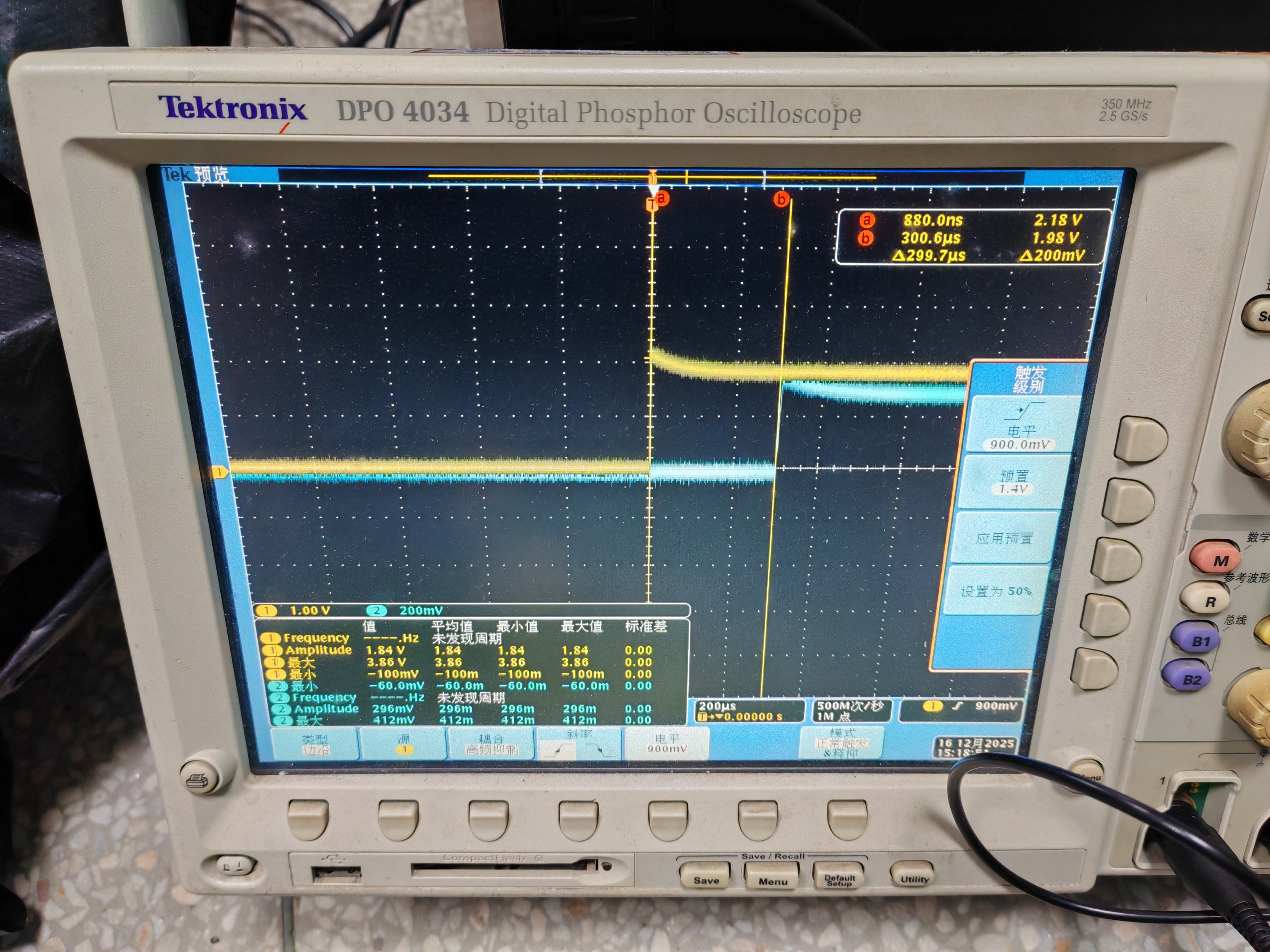

如图所示，延时是300us
dd_ao

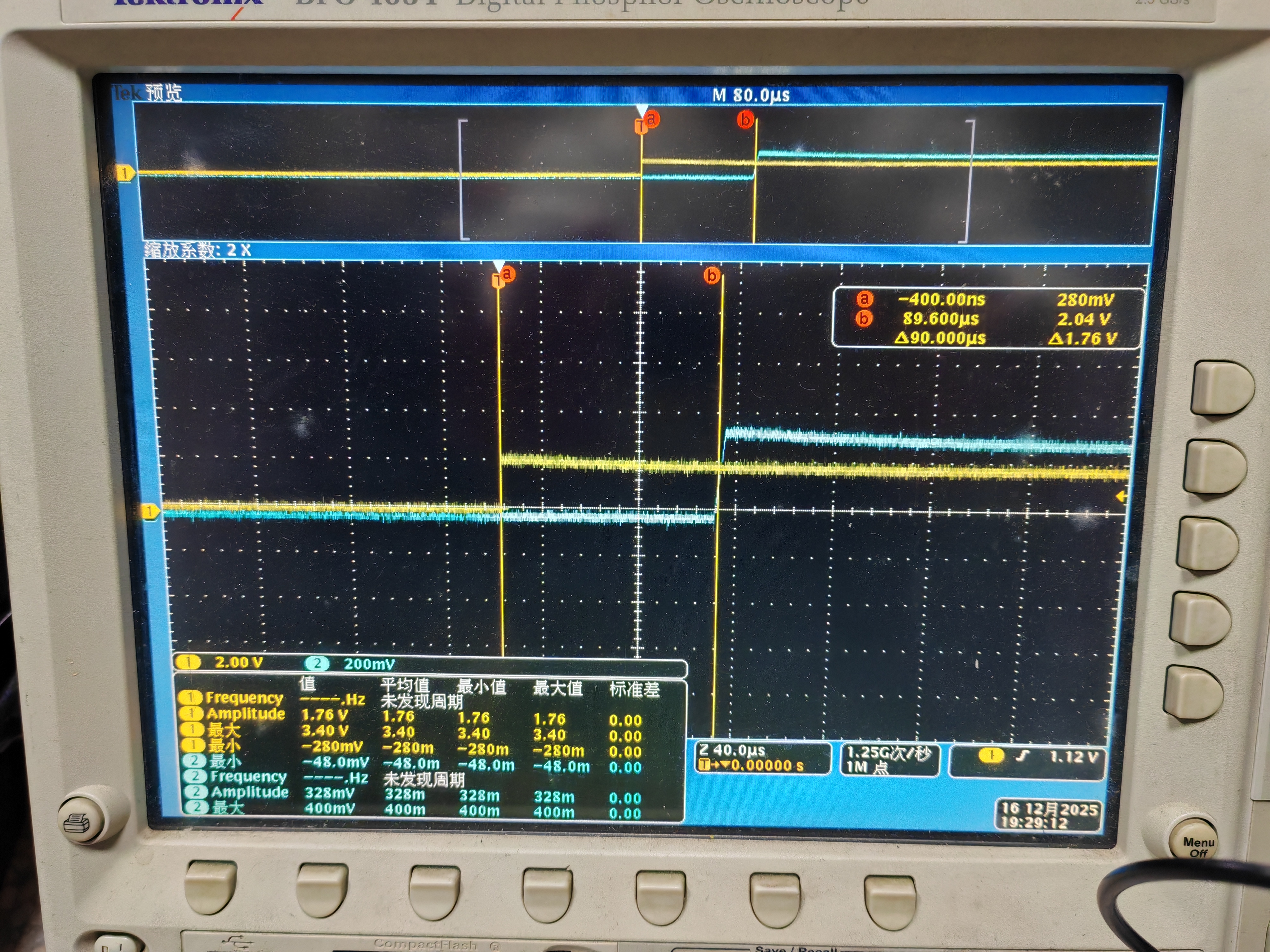

如图所示，延时是90us
