写在前面
base gongzige lesson
主要讲axi GPIO BD如何搭建，SDK怎么操作，此笔记不完整，SDK操作界面还不会

开始搭建一个AXI GPIO的BD

1 create block design -- 命名cpu

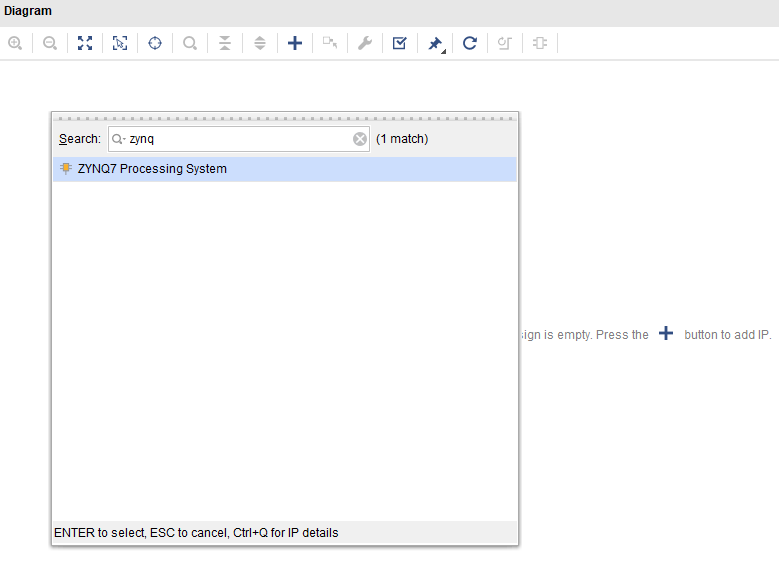

2 添加zynq ip，关掉不需要的功能（关掉时钟和复位），同时打开需要的功能（GP0打开）
alt text

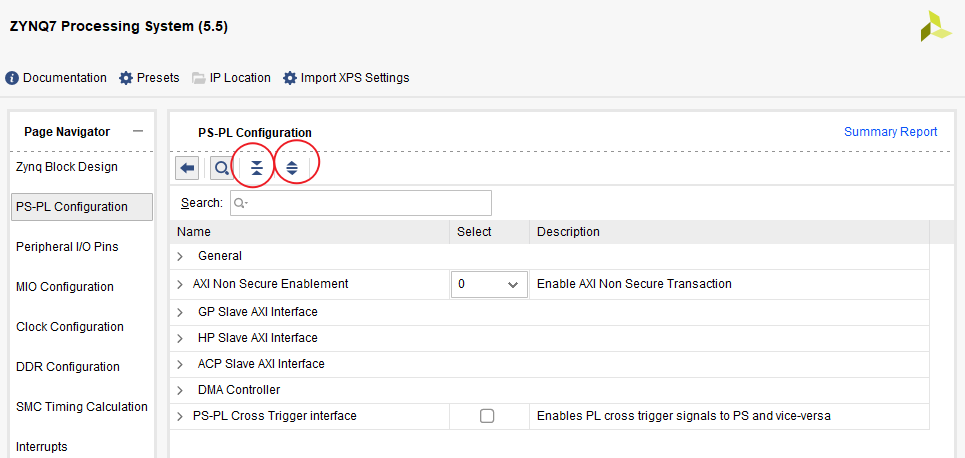

一个全部展开，一个全部折叠

修改DDR配置，型号更改，目前手中小梅哥zynq7015的板子DDR是
NT5CC256M16ER-EKI
兼容:MT41K256M16RE-125
修改电压 bank0 3.3V bank1 1.8V

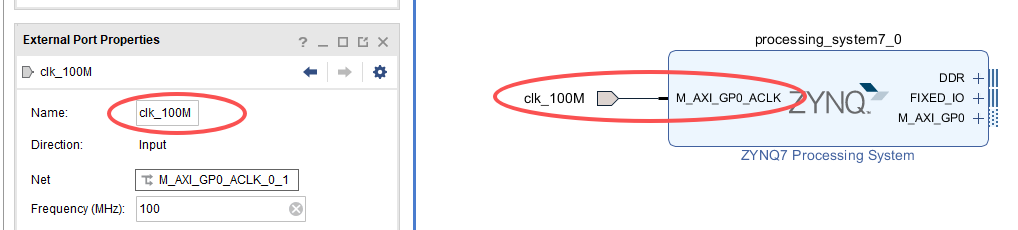

3 引出时钟命名clk_100M

4 添加ip，AXI GPIO

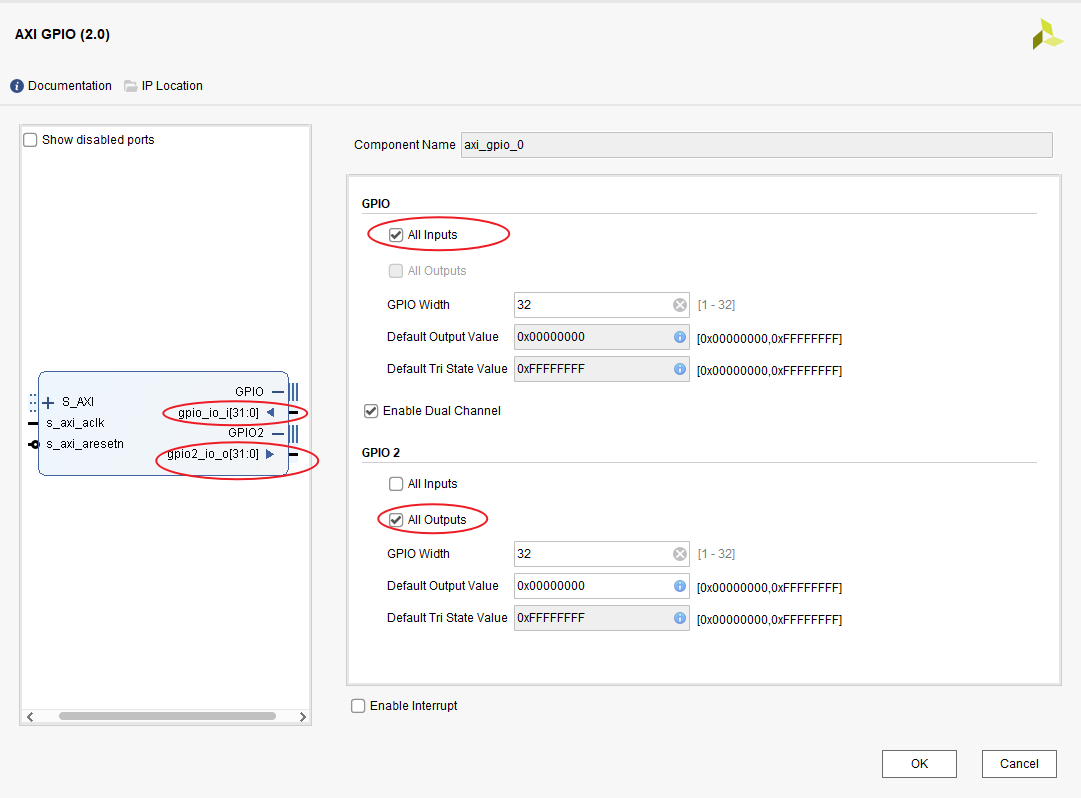

设置enable dual channel，一个入，一个出
AXI——lite full stream
在AXI GPIO IP核内，input output的方向是相对PS而言
alt text

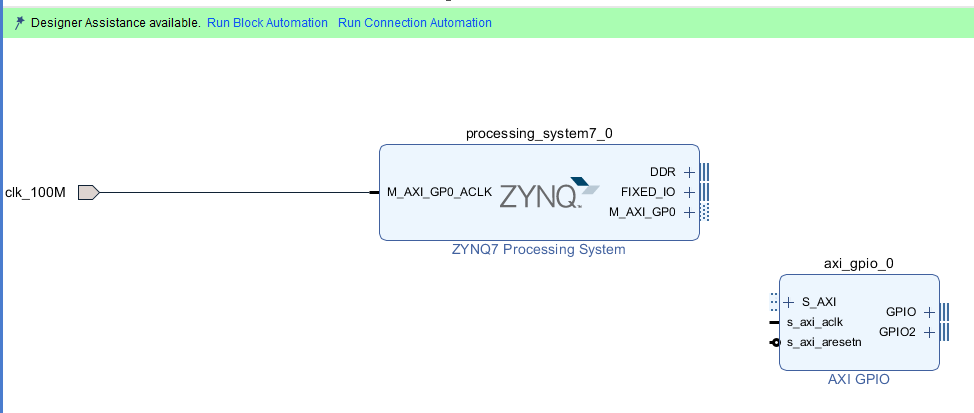

5 点击run connection automation， GPIO GPIO2 S_AXI 全选

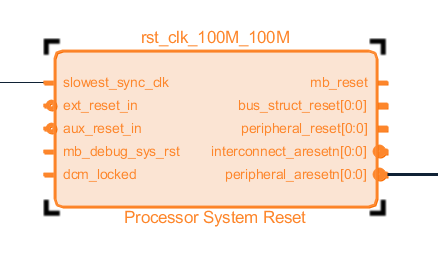

删除这个不需要的ip

手动添加复位rst_n，create port
6 地址分配
PS对地址0x4120_0000的寄存器进行操作，就可以实现对AXI GPIO ip的使用

7 自从检查
右击空白--validate design
报 successful

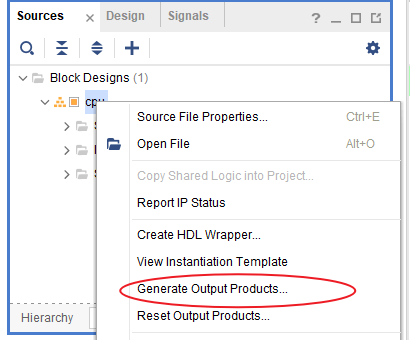

8 保存之后，generate output，默认per IP即可
alt text
9 生成顶层层级目录下，右击cpu，生成wrapper顶层
10 做好top.v文件后。generate bitstream 等待编译完成
11 打开SDK：file -- launch SDK
注意此一次打开SDK时，要先export handware，并勾选include bit stream，然后launch SDK

#include "gpio.h"

int main(void)
{
	XGpio_Initialize(&Gpio, GPIO_DEVICE_ID); //初始化
	XGpio_SetDataDirection(&Gpio, 1, 1);     //设置GPIO的通道和方向，此处为GPIO1 input
	XGpio_SetDataDirection(&Gpio, 2, 0);     //设置GPIO的通道和方向，此处为GPIO2 output

	u32 a = XGpio_DiscreteRead(&Gpio, 1);        //把GPIO1的值赋值给变量a
	XGpio_DiscreteWrite(&Gpio, 2, 0xaabbccdd);   //向GPIO2的赋值

	return 0;
}

操作数据应该先运行SDK，再修改数据，结合SDK的变量值查看和vivado的vio检查数据的变化
