1_1_图像算法验证平台搭建

写在前面

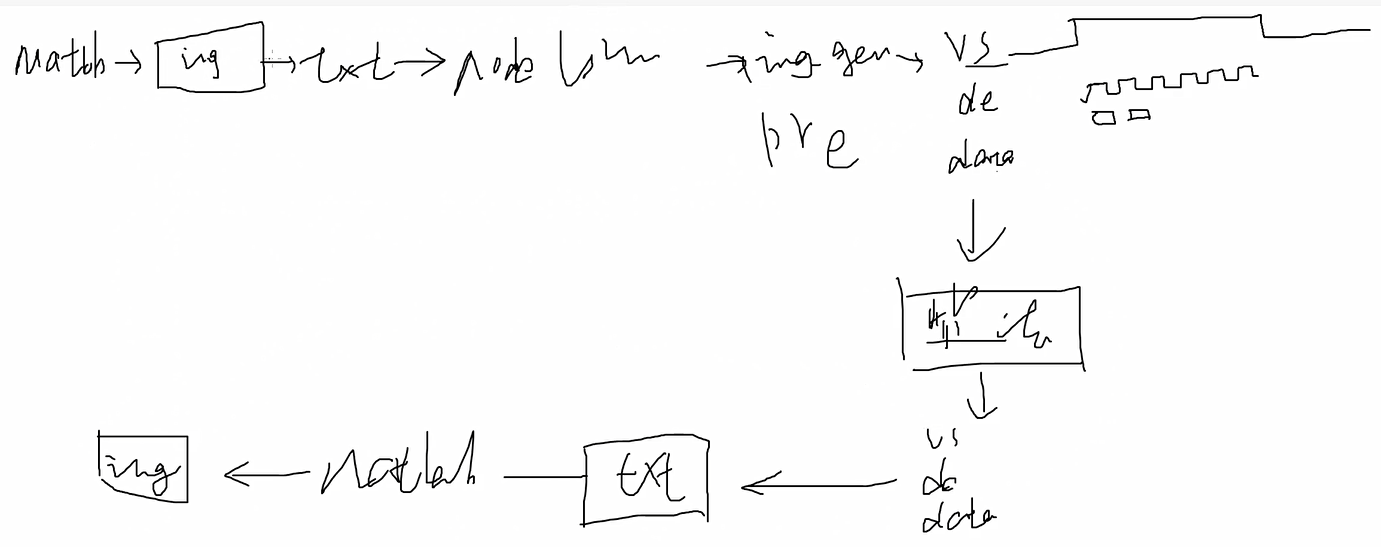

整体架构 matlab--img--txt--modelsim--img-gen（视频流）--pre vs prede predata--算法-- vs de data--txt--matlab--img

matlab把img转txt后，txt文件数值存放是一行一行的

代码解释

parameter ACTIVE_IW  =640,
parameter ACTIVE_IH  =480,
parameter TOTAL_IW   =800,
parameter TOTAL_IH   =525,
parameter H_START    =143,
parameter V_START    =34

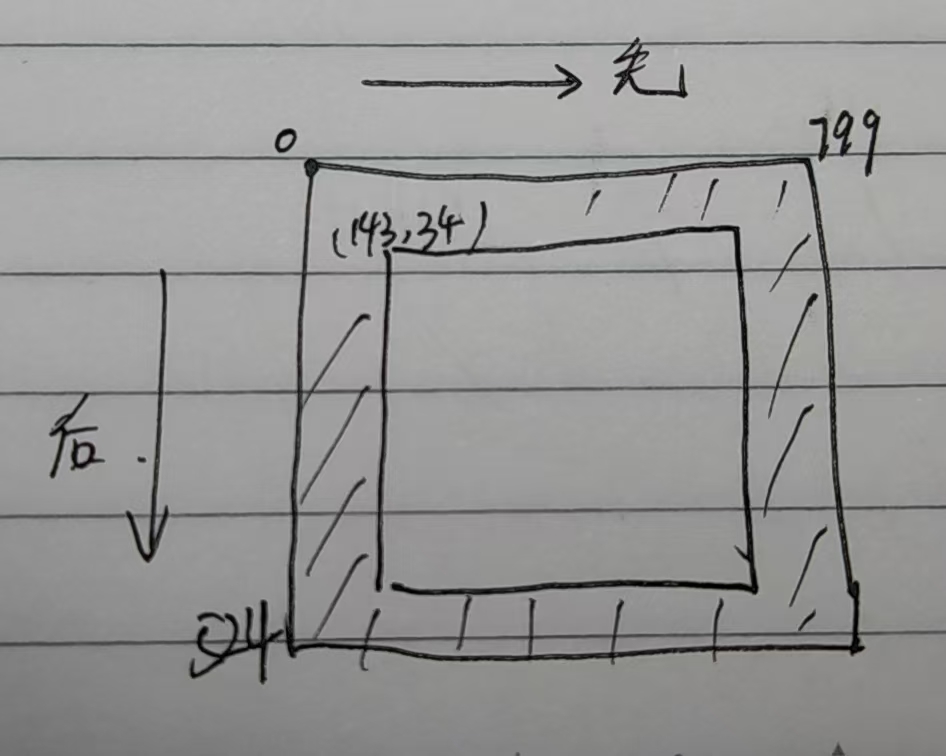

图像有效尺寸：640X480像素
window尺寸：800X525 有留白
有效开始位置：(143,34)
如图解

程序运行的先后：
在运行仿真后，modelsim里第一次run-all，会出post.txt
之后修改程序，要先recompile--restart--run-all，才会更新post.txt
有了post.txt 之后，matlab运行Txt2Mat.m可以查看结果

always@(posedge clk or negedge rst_n)
	if(!rst_n)
		de <= 1'b0;
	else
		de <= index_de;  //打一拍,对齐data

always@(posedge clk or negedge rst_n)
	if(index_de==1'b1)
		data <= raw_array[index];
	else
		data <= 0;

为了保证外部接收端在看到 de 高电平的同时，拿到的 data 正好是对应位置的有效像素，必须让 de 跟随 data 的更新节奏，同步延迟一个周期。所以打了一拍

实际位置并不是在143，34起点 经过两拍之后才开始

关于modelsim波形的保存，尤其是仿真时间很长的必须要保存结果
.do
.wlf
.bmp image

---
