PS端与PL端交互学习_20260318

官方例程学习

官方例程为，通过驱动程序控制PL端LED灯周期闪烁。

需要配置对LED灯的控制逻辑，该控制逻辑通过ip核封装。

其中，对LED状态控制的输出信号，由slv_reg0寄存器控制，PS端可以通过驱动程序，对该寄存器进行写入操作，将设定的值写入寄存器中对应控制LED灯状态的位置，从而控制LED灯当前状态。

ip核中，默认对该寄存器的控制通过外部输入,需要拉高写使能信号后对寄存器输入值。

	    if (slv_reg_wren)
	      begin
	        case ( axi_awaddr[ADDR_LSB+OPT_MEM_ADDR_BITS:ADDR_LSB] )
	          2'h0:
	            for ( byte_index = 0; byte_index <= (C_S_AXI_DATA_WIDTH/8)-1; byte_index = byte_index+1 )
	              if ( S_AXI_WSTRB[byte_index] == 1 ) begin
	                // Respective byte enables are asserted as per write strobes
	                // Slave register 0
	                slv_reg0[(byte_index*8) +: 8] <= S_AXI_WDATA[(byte_index*8) +: 8];
	              end
                ···

因此，驱动程序中，需要对相关寄存器写入控制的值。

AxiData_0 = ioremap(AxiUserGpio_data->reg_value[1] + AxiUserGpio_data->addr_width *
 0, AxiUserGpio_data->addr_width);
for (i = 0; i < 12; i++)
{
    writel(i % 4, AxiData_0);
    ssleep(1);
}

之后配置linux系统，在开发板上应用驱动程序后，PL端LED灯可以根据驱动程序输入的值，进行对应的闪烁。

官方例程修改

参考上述内容，对官方例程进行了修改。

在25.axiusergpio中，LED灯通过驱动程序axi_user_gpio.ko控制LED闪烁。
现在将程序修改为，通过PL端IP核控制LED灯闪烁，驱动程序同步读取LED灯的当前状态。

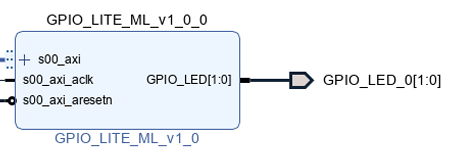

创建新工程项目my_led_ctrl。工程中具体控制LED灯闪烁的相关逻辑略。

与PS端交互，调用的是slv_reg0寄存器。因此，将LED灯的状态赋值给该寄存器。

    always @(posedge S_AXI_ACLK) begin
        if (!S_AXI_ARESETN)
            slv_reg0 <= 0;
        else
            slv_reg0 <= {30'b0, led_state};  // 将 led_state 放入低2位，其余位清零
    end

由于我们不想通过驱动程序修改该寄存器的值，因此，原来程序中写使能控制逻辑需要注释掉。

驱动程序选择读取值。

AxiData_0 = ioremap(AxiUserGpio_data->reg_value[1] + AxiUserGpio_data->addr_width *
 0, AxiUserGpio_data->addr_width);
while (1)
{
    printk(KERN_CRIT "AxiData_0:%#X\n", readl(AxiData_0));
    ssleep(1);
}

此时，将linux系统存进tf卡并启动开发板后，不需要装载驱动程序，LED灯就已经按照PL端逻辑进行闪烁了。

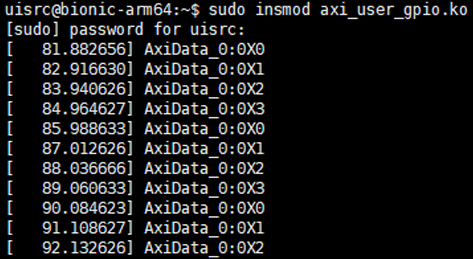

装载驱动程序后，可以每隔一秒输出当前LED灯的状态。

---
