当前设计
对于主板控制子板的功能实现，在主板上配置两个信号。一个信号作为采样起始信号，另一个信号作为参数配置使能信号。两个信号通过按键实现。
按下参数配置使能信号，则将参数（采样率、采样点数目）通过aurora传输到子卡，子卡读取参数后，更新配置参数。
按下采样起始信号，则拉高子卡的工作使能信号，子卡在该信号拉高后，就按照设定的参数进行采样工作。
测试结果
首先，参数设定为2M采样率，采样100个采样点。

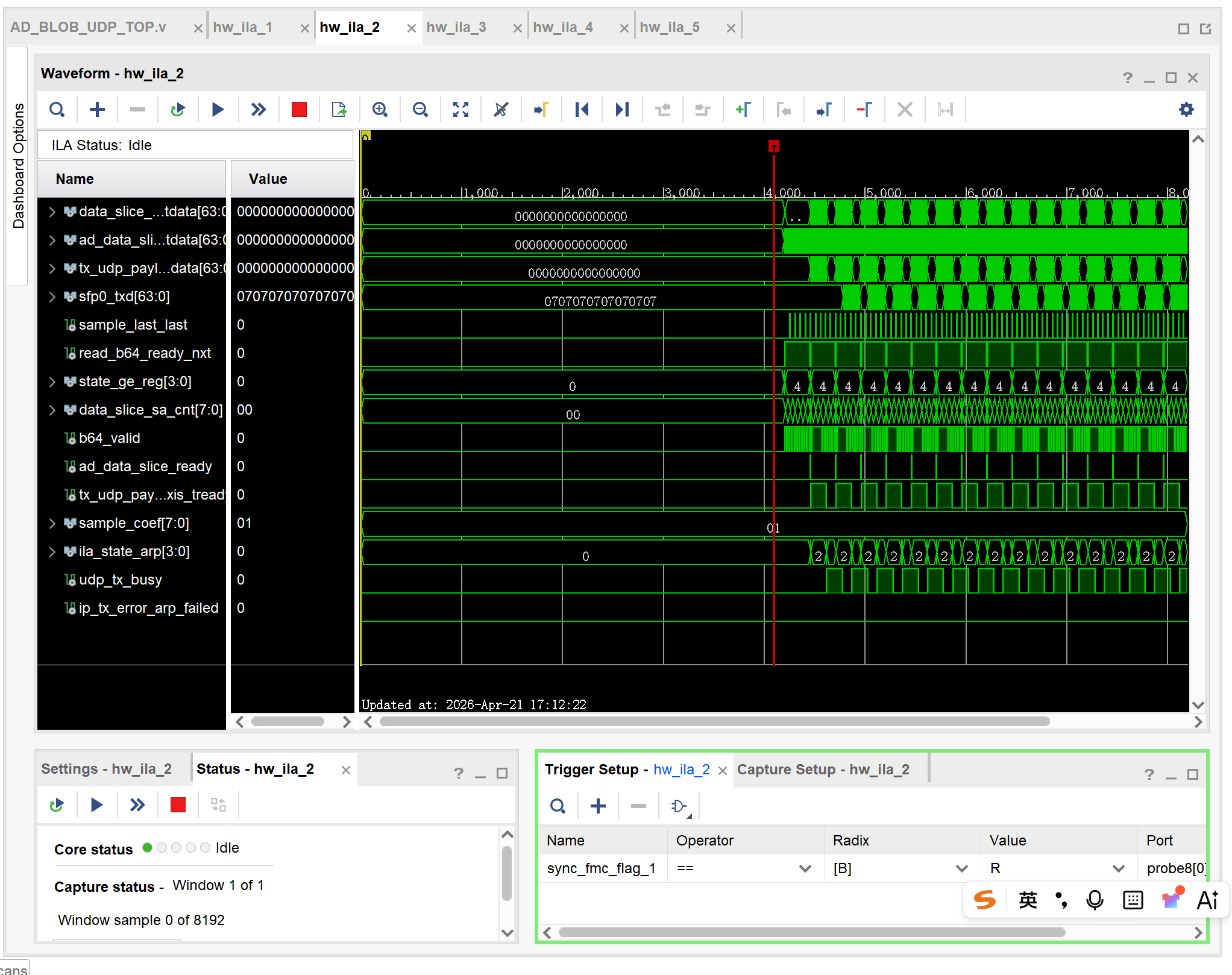

按照设定逻辑，配置参数后，将参数传输至子卡，然后主板启动采集工作。ila界面测试如图：

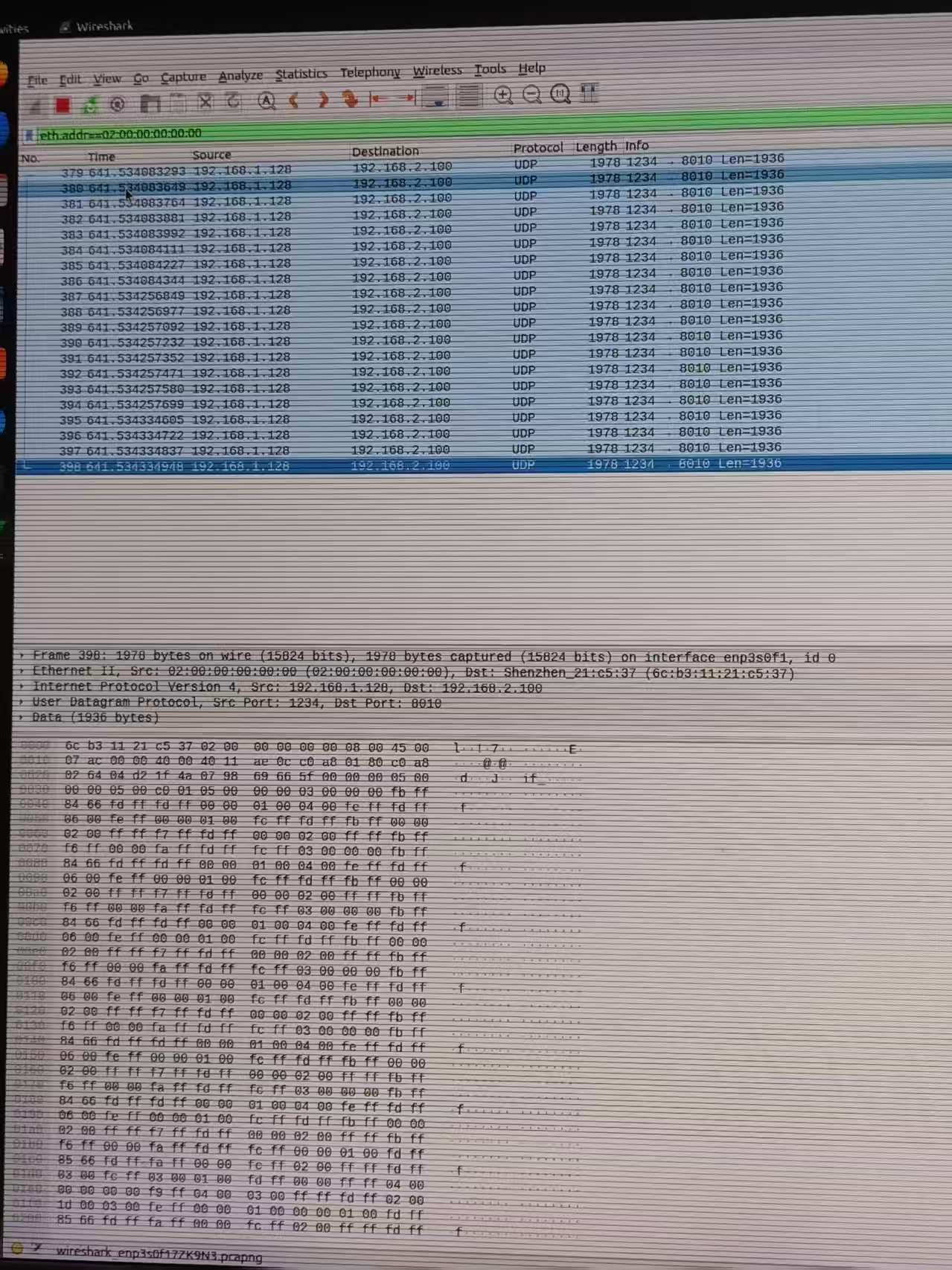

上位机通过wireshark抓包获取主板接收数据后传输的udp包：
上位机成功接收20个udp包，其中每个包有5个采样点，符合预期情况。

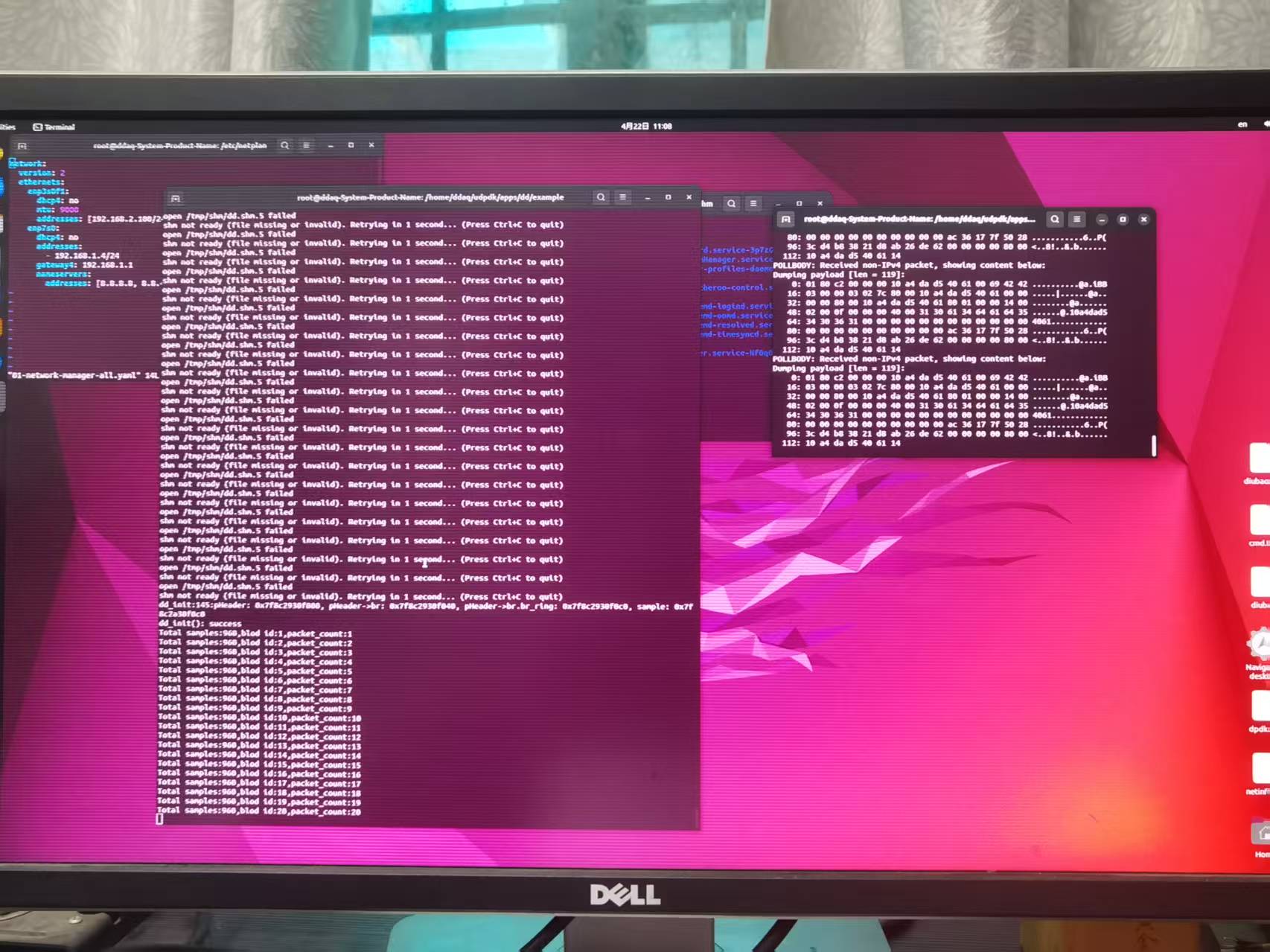

使用dpdk接收udp包：
dpdk同样可以接收udp包。
后续安排
将参数配置拓展到外部端口，可以开始把程序移植到ddaq ps端里面了。
ps端程序修改完成后，还需要编写设备树，生成linux系统。
