配置参数 UDP 反馈功能设计说明_20260629

回到主页

1. 背景意义

为了让上位机能够及时确认配置是否被载板接收、是否被系统实际应用，本次新增配置参数 UDP 反馈功能。该功能在配置更新完成后，自动将原始配置和当前应用配置封装成 UDP 数据包，通过原有 SFP/UDP 发送链路反馈给上位机。

该功能的意义是：

  • 上位机可以检查配置下发是否成功。
  • 上位机可以对比 raw 配置和 active 配置，判断配置是否被系统接受并应用。
  • 系统可以在不增加额外调试接口的情况下，通过网络反馈当前配置状态。
  • 后续可以扩展为主动查询配置状态，即上位机发送 Get Config / Get Gain 指令后载板返回配置状态。

2. 设计目标

本功能的设计目标如下：

  1. 在基础配置更新完成后，自动反馈基础配置状态。
  2. 在 PGA 增益倍率配置完成后，自动反馈 PGA 配置状态。
  3. 反馈内容同时包含原始配置参数和当前应用配置参数。
  4. 采集数据 UDP 包和配置反馈 UDP 包共用SFP+发送接口，通过仲裁模块选择发送源。
  5. 配置反馈包优先级高于采集数据包，但不会打断正在发送中的采集数据 UDP 包。

3. 整体设计框架

新增功能整体链路如下：

config_set / pga_config_set
        |
        | cfg_update_valid / raw_pga_cfg_valid
        v
config_feedback_packet_gen
        |
        | 100MHz AXIS feedback packet
        v
config_feedback_udp_transmit
        |
        | 156MHz UDP TX source
        v
udp_tx_arb_mux
        |
        | arbitrated UDP TX stream
        v
UDP_IP_MAC
        |
        v
SFP / Ethernet / 上位机

原工程中，采集数据发送链路为：

ad_data_blob_generator
        |
        v
blob_fifo_udp_transmit
        |
        v
UDP_IP_MAC

新增功能后，blob_fifo_udp_transmit 不再直接驱动 UDP_IP_MAC，而是作为一路 UDP 源接入仲裁模块：

blob_fifo_udp_transmit        \
                               -> udp_tx_arb_mux -> UDP_IP_MAC
config_feedback_udp_transmit  /

其中：

  • config_set / pga_config_set负责锁存配置信息，并将PS端和UDP传输的配置整合为统一端口输出。
  • config_feedback_packet_gen负责处理反馈UDP包封装打包。
  • config_feedback_udp_transmit 负责配置反馈 UDP 包。
  • udp_tx_arb_mux 负责在两路 UDP 源之间进行选择。
  • UDP_IP_MAC 继续负责 UDP/IP/MAC 封装和 SFP 发送。

4. 模块功能与逻辑细节

4.1 config_set

config_set 是基础配置参数处理模块。

它负责接收 PS 端和 UDP 端输入的基础配置参数，包括：

  • sample_rate
  • total_sample_num
  • sample_point_num
  • module0_mask 到 module4_mask
  • sample_coef
  • job_id
  • stream_mode

该模块输出两类配置：

  • raw_cfg_*：原始配置参数。
  • active_cfg_*：当前应用配置参数。

当基础配置完成合法更新后，模块输出：

cfg_update_valid

该信号用于触发基础配置反馈包生成。

4.2 pga_config_set

pga_config_set 是 PGA 增益倍率配置处理模块。

它负责接收 UDP 或 PS 端输入的 PGA 配置信息，包括：

  • 配置来源 *_pga_cfg_src
  • 目标子卡编号 pga_target_id
  • 配置通道数 pga_channel_count
  • 8 个 32 位 PGA 增益数据 pga_gain0 到 pga_gain7

该模块同样输出两类配置：

  • raw_pga_*：原始 PGA 配置。
  • active_pga_*：当前应用 PGA 配置。

其中，raw_pga_* 用于记录系统收到的 PGA 配置，active_pga_* 用于记录经过子卡合法性检查后实际应用的 PGA 配置。

当原始 PGA 配置完整接收并锁存后，模块输出：

raw_pga_cfg_valid

该信号用于触发 PGA 配置反馈包生成。

4.3 config_feedback_packet_gen

config_feedback_packet_gen 是配置反馈包组包模块，工作在 clk_100mhz 时钟域。

该模块接收：

  • 基础配置反馈触发：get_config_req
  • PGA 配置反馈触发：get_pga_gain_req
  • raw_cfg_*
  • active_cfg_*
  • raw_pga_*
  • active_pga_*
  • subcard_mask
  • working_state

当前顶层连接中：

get_config_req   = cfg_update_valid
get_pga_gain_req = raw_pga_cfg_valid

该模块生成两类反馈包：

  1. 基础配置反馈包。
  2. PGA 增益倍率反馈包。

每个反馈包长度固定为 96 字节：

16 字节 Frame Header + 80 字节 Payload

模块内部将反馈包锁存为 12 个 64 位 word：

config_udp_packet[0:11]
pga_udp_packet[0:11]

包头Frame Header定义：

偏移 字段 长度(字节) 说明
0 magic 4 固定为 0x44444151 ，ASCII 为 DDAQ
4 version 2 协议版本编号，当前版本为16'd1
6 config_type 1 参数类型，区分基础参数和PGA增益倍率参数
7 payload_len 4 负载长度
11 reserved 5 暂留

其中，包头里面，参数类型分为Send_Config = 8'd1，Send_PGA_Gain = 8'd2。

基础参数配置：

基础参数，首先传输原始配置参数，然后传输当前应用配置参数。另外，子卡其他相关信息同样通过该包传输。

偏移 字段 长度(字节) 说明
0 subcard_mask 1 子卡掩码，实际为5位，仅使用该字节的末5位，从低位到高位分别表示对应子卡aurora连接情况
1 working_state 1 载板工作状态
2 raw_cfg_src 1 原始配置参数来源，8'd1表示CFG_SRC_UDP，通过上位机发送的配置；8'd2表示CFG_SRC_PS，通过PS端传输过来的配置
3 reserved0 1 暂留
4 raw_cfg_sample_rate 4 原始采样率配置
8 raw_cfg_total_sample_num 4 原始总采样点数配置
12 raw_cfg_sample_point_num 4 原始Blob包采样点数量
16 raw_cfg_module0_mask 4 0号子卡32通道原始采样掩码配置
20 raw_cfg_module1_mask 4 1号子卡32通道原始采样掩码配置
24 raw_cfg_module2_mask 4 2号子卡32通道原始采样掩码配置
28 raw_cfg_module3_mask 4 3号子卡32通道原始采样掩码配置
32 raw_cfg_module4_mask 4 4号子卡32通道原始采样掩码配置
36 raw_cfg_sample_coef 1 原始降采样倍率配置
37 raw_cfg_job_id 1 原始任务编号配置
38 raw_cfg_stream_mode 1 原始工作模式配置
39 reserved1 1 暂留，用于4字节对齐
40 active_cfg_src 1 当前应用配置参数来源，8'd1表示CFG_SRC_UDP，通过上位机发送的配置；8'd2表示CFG_SRC_PS，通过PS端传输过来的配置
41 reserved2 3 暂留
44 active_cfg_sample_rate 4 当前应用采样率配置
48 active_cfg_total_sample_num 4 当前应用总采样点数配置
52 active_cfg_sample_point_num 4 当前应用Blob包采样点数量
56 active_cfg_module0_mask 4 0号子卡32通道当前应用采样掩码配置
60 active_cfg_module1_mask 4 1号子卡32通道当前应用采样掩码配置
64 active_cfg_module2_mask 4 2号子卡32通道当前应用采样掩码配置
68 active_cfg_module3_mask 4 3号子卡32通道当前应用采样掩码配置
72 active_cfg_module4_mask 4 4号子卡32通道当前应用采样掩码配置
76 active_cfg_sample_coef 1 当前应用降采样倍率配置
77 active_cfg_job_id 1 当前应用任务编号配置
78 active_cfg_stream_mode 1 当前应用工作模式配置
79 reserved3 1 暂留，用于4字节对齐

PGA增益倍率配置：

偏移 字段 长度(字节) 说明
0 subcard_mask 1 子卡掩码，实际为5位，仅使用该字节的末5位，从低位到高位分别表示对应子卡aurora连接情况
1 working_state 1 载板工作状态
2 raw_cfg_src 1 原始配置参数来源，8'd1表示CFG_SRC_UDP，通过上位机发送的配置；8'd2表示CFG_SRC_PS，通过PS端传输过来的配置
3 reserved0 1 暂留
4 raw_pga_target_id 1 原始配置PGA增益倍率参数配置子卡编号
5 raw_pga_channel_count 1 原始配置PGA增益倍率通道数
6 reserved1 2 暂留
8 raw_pga_gain_0_7 8 原始通道0到7的PGA增益倍率配置
16 raw_pga_gain_8_15 8 原始通道8到15的PGA增益倍率配置
24 raw_pga_gain_16_23 8 原始通道16到23的PGA增益倍率配置
32 raw_pga_gain_24_31 8 原始通道24到31的PGA增益倍率配置
40 active_cfg_src 1 当前应用配置参数来源，8'd1表示CFG_SRC_UDP，通过上位机发送的配置；8'd2表示CFG_SRC_PS，通过PS端传输过来的配置
41 reserved2 3 暂留
44 active_pga_target_id 1 当前应用PGA增益倍率参数配置子卡编号
45 active_pga_channel_count 1 当前应用PGA增益倍率通道数
46 reserved3 2 暂留，用于8字节对齐
48 active_pga_gain_0_7 8 当前应用通道0到7的PGA增益倍率配置
56 active_pga_gain_8_15 8 当前应用通道8到15的PGA增益倍率配置
64 active_pga_gain_16_23 8 当前应用通道16到23的PGA增益倍率配置
72 active_pga_gain_24_31 8 当前应用通道24到31的PGA增益倍率配置

数据输出

当触发信号到来时，模块会将当前输入参数锁存进对应数组，避免发送过程中配置参数变化导致同一个 UDP 包内出现新旧参数混合。

该模块通过 AXIS 接口输出反馈包：

m_udp_payload_axis_tdata
m_udp_payload_axis_tkeep
m_udp_payload_axis_tvalid
m_udp_payload_axis_tready
m_udp_payload_axis_tlast
m_udp_payload_axis_tuser

同时输出：

m_udp_tx_en
m_udp_payload_len

其中 m_udp_tx_en 用于通知后级模块开始发送一个反馈 UDP 包。

4.4 config_feedback_udp_transmit

config_feedback_udp_transmit 是配置反馈 UDP 跨时钟与发送接口整理模块。

它连接在：

config_feedback_packet_gen
        ↓
config_feedback_udp_transmit

之间。

该模块输入侧工作在 clk_100mhz，输出侧工作在 clk_156mhz。

输入侧接收 config_feedback_packet_gen 输出的 AXIS 数据流：

s_udp_payload_axis_*
s_udp_tx_en

模块内部使用 axis_async_fifo 完成跨时钟传输：

FRAME_FIFO = 1

也就是说，模块按 tlast 标记的一整个 AXIS frame 进行跨时钟缓存。

输出侧生成一组 UDP TX 源信号：

m_udp_hdr_valid
m_udp_hdr_ready
m_udp_payload_length
m_udp_payload_axis_*

这些信号工作在 clk_156mhz，后续接入 udp_tx_arb_mux。

模块状态机包括：

UDP_IDLE
UDP_SEND_HEADER
UDP_SEND_PAYLOAD
UDP_SEND_END

基本流程：

  1. UDP_IDLE：等待 s_udp_tx_en 跨时钟同步后的触发。
  2. UDP_SEND_HEADER：拉高 m_udp_hdr_valid，等待后级 m_udp_hdr_ready。
  3. UDP_SEND_PAYLOAD：从异步 FIFO 读取 payload，并通过 AXIS 输出。
  4. UDP_SEND_END：一包发送完成，回到空闲状态。

该模块不包含 ARP 状态机。ARP 或静态 MAC 相关逻辑由统一的 UDP_IP_MAC 发送链路负责。

4.5 udp_tx_arb_mux

udp_tx_arb_mux 是 UDP 发送仲裁模块，工作在 clk_156mhz 时钟域。

它有两路输入：

  1. 配置反馈 UDP 源feedback_udp_*，来自 config_feedback_udp_transmit。
  2. 采集数据 UDP 源blob_udp_*，来自 blob_fifo_udp_transmit。

它输出一路仲裁后的 UDP TX 信号：

tx_udp_*

连接到 UDP_IP_MAC。

目前仲裁策略为固定优先级，配置反馈包优先级高于采集数据包。

状态机包括：

ARB_IDLE
ARB_FEEDBACK
ARB_BLOB

逻辑如下：

  1. 在 ARB_IDLE 状态下，如果 feedback_udp_hdr_valid 为高，则选择配置反馈源。
  2. 如果没有配置反馈包，而 blob_udp_hdr_valid 为高，则选择采集数据源。
  3. 一旦选择某一路，就锁定该路直到当前 UDP 包的 payload 最后一拍完成握手：
tvalid && tready && tlast
  1. 未被选中的源不会收到 hdr_ready 或 payload_axis_tready，因此不会弹出 FIFO 数据。

这种设计保证了：

  • 不会在一个 UDP 包中间切换数据源。
  • 配置反馈包不会打断正在发送中的采集数据包。
  • 当前采集包发送完成后，若反馈包等待发送，则优先发送反馈包。

4.6 blob_fifo_udp_transmit

blob_fifo_udp_transmit 是原工程已有的采集数据 UDP 发送模块。

本次修改后，它不再直接连接 UDP_IP_MAC，而是输出到 blob_tx_udp_* 信号，再接入 udp_tx_arb_mux。

其功能保持不变：

  • 接收 ad_data_blob_generator 输出的采集数据 AXIS。
  • 完成采集数据跨时钟。
  • 生成采集数据 UDP 发送接口。

4.7 UDP_IP_MAC

UDP_IP_MAC 是原工程已有的 UDP/IP/MAC 发送与接收模块。

本次新增功能仍然复用该模块，不新增独立 MAC 或 UDP 发送通路。

新增功能后，UDP_IP_MAC 的发送输入来自：

udp_tx_arb_mux

而不是只来自 blob_fifo_udp_transmit。

5. 仿真测试结果

本节记录 config_feedback_chain_tb 对配置参数 UDP 反馈链路的仿真测试结果。该仿真主要用于验证从配置参数更新、反馈包封装、跨时钟发送，到 UDP TX 仲裁输出的完整链路是否能够按照预期工作。

5.1 测试目标

本次仿真测试的目标如下：

  1. 验证基础配置参数更新后，系统能够自动触发配置反馈包发送。
  2. 验证 PGA 增益倍率配置完成后，系统能够自动触发 PGA 配置反馈包发送。
  3. 验证 config_feedback_packet_gen 输出的 AXIS payload 能够被 config_feedback_udp_transmit 正确跨时钟缓存并输出。
  4. 验证 udp_tx_arb_mux 能够在配置反馈 UDP 源和采集数据 blob UDP 源之间正确仲裁。
  5. 验证最终 tx_udp_payload_axis_* 输出不会丢包、混包，且每个 UDP 包均以 tlast 正确结束。

5.2 检查项

本次仿真重点检查以下信号和现象：

  • s_status_good_frame 和 m_status_good_frame：确认反馈包已经作为完整 AXIS frame 写入并跨时钟释放。
  • s_status_overflow 和 m_status_overflow：确认 FIFO 深度调整后不再出现反馈包溢出。
  • feedback_hdr_valid / feedback_hdr_ready：确认反馈 UDP 包头请求被下游接受。
  • arb_state：确认仲裁器在反馈包发送时进入 1，在 blob 包发送时进入 2。
  • tx_udp_payload_axis_tvalid / tx_udp_payload_axis_tready：确认最终 AXIS payload 正常握手。
  • tx_udp_payload_axis_tlast：确认每个 UDP payload 都有且仅有一个结束标记。
  • tx_udp_payload_axis_tdata / tx_udp_payload_axis_tkeep：确认反馈包和 blob 包在最终输出端能够区分，且 tkeep 在有效 payload 周期为 8'hff。

5.3 激励条件

仿真文件 config_feedback_chain_tb.v 中设置的主要激励如下：

  1. UDP 来源基础参数配置：采样率为 2_000_000，总采样点数为 4096，blob 内采样点数为 1024，插入子卡 0、2、4 的通道掩码为 32'hffff_ffff，任务 ID 为 8'd1，降采样倍率为 8'd1，工作模式为单次采集模式。
  2. PS 来源基础参数配置：采样率为 20_000_000，总采样点数为 4096，blob 内采样点数为 1024，5 块子卡掩码均配置为 32'hffff_ffff，任务 ID 为 8'd1，降采样倍率为 8'd1，工作模式为连续采集模式。
  3. UDP 来源 PGA 配置：目标子卡为 0 号子卡，通道数为 32，8 个串行增益 word 均为 32'h0101_0101。
  4. PS 来源 PGA 配置：目标子卡为未插入的 1 号子卡，通道数为 32，8 个串行增益 word 均为 32'h0202_0202。
  5. 在第 4 组 PGA 测试前，仿真额外调用 start_blob_packet(16'd128)，模拟一路采集数据 blob UDP 包进入仲裁器，用于验证反馈包和采集数据包共用 UDP TX 输出时的仲裁行为。

因此，本次最终输出应包含 5 个 UDP payload frame：4 个配置反馈相关数据包，以及 1 个仿真注入的 blob 数据包。

5.4 仿真波形

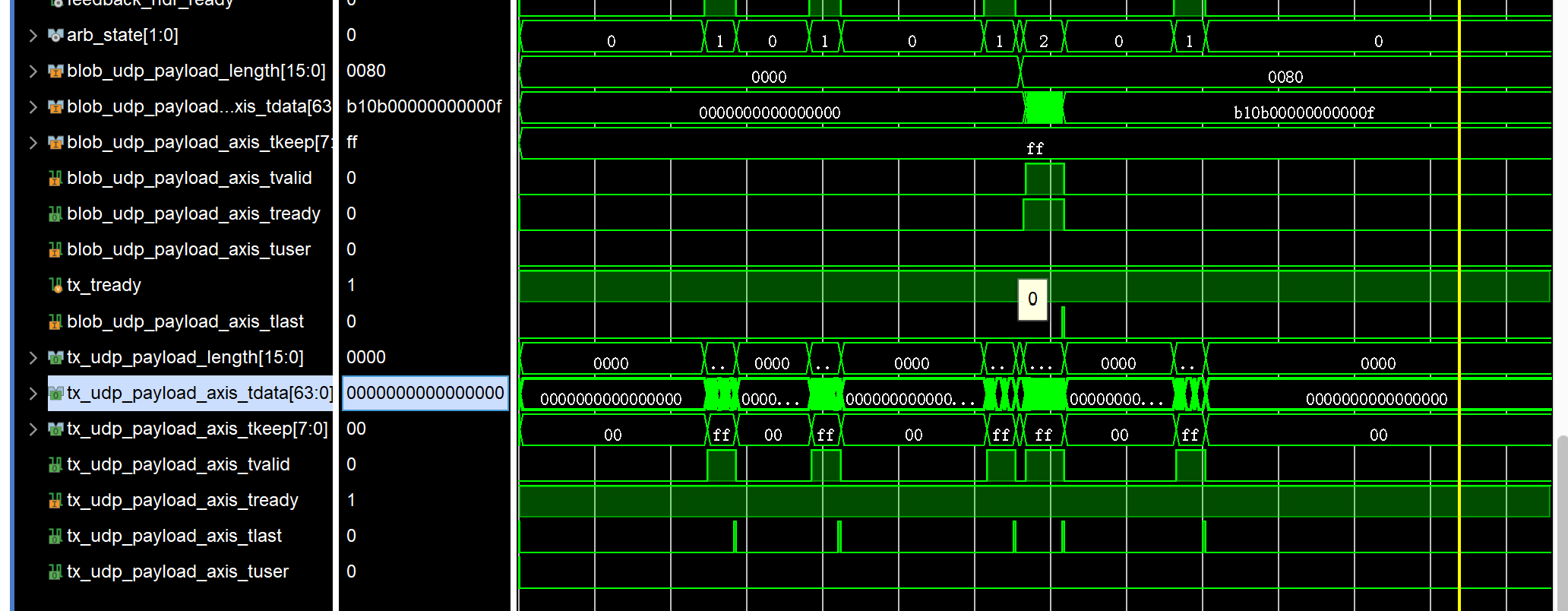

配置反馈链路仲裁仿真结果

图中展示了 udp_tx_arb_mux 输出侧以及 blob 输入侧的关键信号。截图对应的波形中，arb_state 按照数据源选择在 0、1、2 之间切换，其中：

  • arb_state = 0 表示仲裁器空闲。
  • arb_state = 1 表示当前选中配置反馈 UDP 源。
  • arb_state = 2 表示当前选中采集数据 blob UDP 源。

可以看到，波形中 arb_state 多次进入 1，对应 4 次配置反馈包输出；同时出现一次 arb_state = 2，对应 testbench 中主动注入的 128 字节 blob 数据包。该 blob 包的输出数据带有 b10b_0000 前缀，与仿真激励中 blob_tdata <= {32'hb10b_0000, ...} 的构造方式一致，因此可以确认该包来自模拟采集数据源，而不是额外多发的配置反馈包。

5.5 通过判据

结合波形可以确认以下结果：

  1. 最终 tx_udp_payload_axis_tlast 共出现 5 次，和预期的 4 个配置反馈包加 1 个 blob 包一致。
  2. 配置反馈包发送期间，arb_state 为 1，说明 udp_tx_arb_mux 正确选择了反馈 UDP 源。
  3. blob 包发送期间，arb_state 为 2，且 blob 输入侧 blob_udp_payload_axis_tvalid 与 blob_udp_payload_axis_tready 完成握手，说明仲裁器能够正常切换到采集数据源。
  4. 所有有效输出周期中，tx_udp_payload_axis_tvalid 与 tx_udp_payload_axis_tready 能够完成握手，tx_udp_payload_axis_tkeep 为 8'hff，说明 payload 数据宽度有效。
  5. tx_udp_payload_axis_tlast 在每个数据帧末尾产生，说明输出 UDP payload frame 边界正确。
  6. 反馈包和 blob 包在输出端没有交叠，arb_state 在一个 payload frame 结束前保持对应源选择，说明 udp_tx_arb_mux 没有发生混包。

因此，本次仿真结果可以证明：配置参数 UDP 反馈链路能够完成反馈包生成、跨时钟缓存、UDP TX 接口整理以及与采集数据包的发送仲裁；在当前激励条件下，输出包数量、数据源选择和 AXIS 帧结束标记均符合预期，仿真测试通过。

6. 实机测试

本节记录配置参数 UDP 反馈功能在实机联调中的 ILA 抓取结果。实机测试分为两个项目：

  • 基础参数配置反馈测试。
  • PGA 增益倍率配置反馈测试。

6.1 基础参数配置实机测试

6.1.1 测试目标

本测试用于验证基础参数配置反馈链路，目标如下：

  1. 验证上位机下发基础配置参数后，载板能够自动生成配置反馈 UDP payload。
  2. 验证反馈包中的 raw 配置能够记录上位机实际下发的配置参数。
  3. 验证反馈包中的 active 配置能够反映载板当前实际应用配置，未插入子卡对应的通道掩码应被清零。
  4. 验证最终送入 UDP_IP_MAC 的 tx_udp_payload_axis_* 输出满足 AXIS 时序要求。

6.1.2 测试条件

本测试由上位机通过 UDP 下发基础配置参数，主要配置如下：

  • 采样率：1_000_000
  • 总采样点数：4096
  • blob 中采样点数：1024
  • 降采样倍率：1
  • 5 块子卡下发通道掩码均为 32'hffff_ffff
  • 采集模式：连续采集模式
  • 实际插入子卡：0、2、4 号子卡
  • 未插入子卡：1、3 号子卡

因此，raw 原始配置中 0 到 4 号子卡掩码均应保持 32'hffff_ffff；active 当前应用配置中，0、2、4 号子卡掩码应为 32'hffff_ffff，1、3 号子卡掩码应被清零为 32'h0000_0000。

6.1.3 预期输出

基础配置反馈包长度固定为 96 字节，对应 12 个 64-bit AXIS beat。若下游 tx_udp_payload_axis_tready 持续为高，则 tx_udp_payload_axis_tvalid 应连续保持有效 12 个发送周期，tx_udp_payload_axis_tkeep 在有效周期内应为 8'hff，tx_udp_payload_axis_tlast 应只在最后一个 beat 拉高。

按照当前封包逻辑，本次配置对应的关键数据应包含：

  • raw_cfg_src = 8'd1，表示配置来源为 UDP。
  • subcard_mask = 5'b10101，在 payload 中对应低 5 位为 5'h15。
  • raw_cfg_sample_rate = 32'd1_000_000，封装后在 64-bit 输出中以字节序调整后的 40 42 0f 00 形式出现。
  • raw 子卡掩码均为 ffff_ffff。
  • active 子卡掩码为 module0/module2/module4 = ffff_ffff，module1/module3 = 0000_0000。

6.1.4 ILA 抓取波形与结论

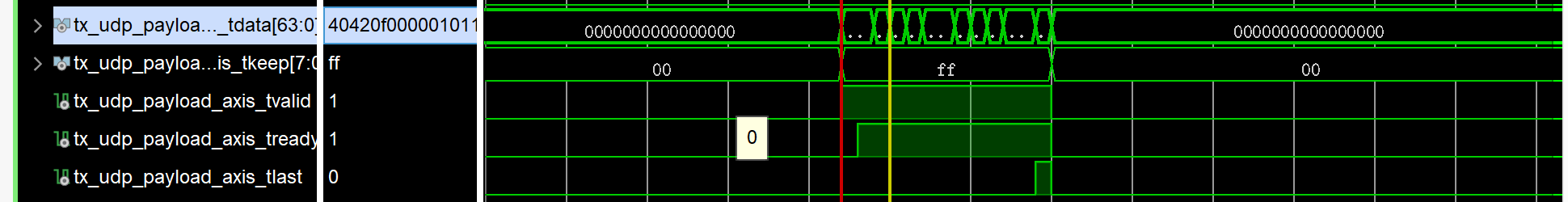

实机 ILA 抓取的基础配置反馈 UDP payload 波形

图中抓取的是最终送入 UDP_IP_MAC 的 tx_udp_payload_axis_* 信号。可以看到：

  1. tx_udp_payload_axis_tvalid 在反馈包发送期间拉高。
  2. tx_udp_payload_axis_tready 同步为高，说明每个有效 beat 均完成 AXIS 握手。
  3. tx_udp_payload_axis_tkeep 在有效发送周期为 8'hff，说明每个 64-bit beat 的 8 个字节全部有效。
  4. tx_udp_payload_axis_tlast 在本次 payload 末尾产生单周期高电平，说明 96 字节 UDP payload 的帧边界正确。
  5. tx_udp_payload_axis_tdata 在有效区间连续输出 12 个 64-bit beat，其中可观察到字段与预期结果一致。

结合本次测试条件，ILA 波形中反馈包的 AXIS 握手、tkeep、tlast 以及关键 tdata 字段均符合预期，说明实机下发基础配置后，载板能够正确输出配置反馈 UDP payload。

6.2 PGA 增益倍率配置实机测试

6.2.1 测试目标

本测试用于验证 PGA 增益倍率配置反馈链路，目标如下：

  1. 验证上位机下发 PGA 增益倍率配置后，载板能够自动生成 PGA 配置反馈 UDP payload。
  2. 验证目标子卡未插入时，raw PGA 配置仍然记录上位机实际下发内容。
  3. 验证目标子卡未插入时，active PGA 配置不会被本次无效配置覆盖，而是保持上一次合法 PGA 配置。
  4. 验证 PGA 配置反馈包中 raw_pga_gain* 和 active_pga_gain* 的输出内容符合当前 RTL 封包逻辑。
  5. 验证最终送入 UDP_IP_MAC 的 tx_udp_payload_axis_* 输出满足 AXIS 时序要求。

6.2.2 测试条件

测试前，载板子卡插入状态仍为：

  • 实际插入子卡：0、2、4 号子卡
  • 未插入子卡：1、3 号子卡
  • subcard_mask = 5'b10101

首先，对 0 号子卡下发一次合法 PGA 配置，使 active PGA 配置更新为 0 号子卡配置。该配置内容如下：

  • 目标子卡：0 号子卡
  • 通道数：32
  • 通道 0：0.125，编码为 8'h00
  • 通道 1：0.5，编码为 8'h02
  • 通道 2：1，编码为 8'h03
  • 通道 3：2，编码为 8'h04
  • 通道 4 到 31：0.125，编码为 8'h00

随后，对 1 号子卡下发一次 PGA 配置。由于 1 号子卡未插入，该配置只应更新 raw PGA 配置，不应覆盖 active PGA 配置。该配置内容如下：

  • 目标子卡：1 号子卡
  • 通道数：32
  • 通道 0：0.125，编码为 8'h00
  • 通道 1：0.25，编码为 8'h01
  • 通道 2：0.5，编码为 8'h02
  • 通道 3：1，编码为 8'h03
  • 通道 4：2，编码为 8'h04
  • 通道 5 到 31：0.125，编码为 8'h00

6.2.3 预期输出

PGA 配置反馈包长度同样固定为 96 字节，对应 12 个 64-bit AXIS beat。若下游 tx_udp_payload_axis_tready 持续为高，则 tx_udp_payload_axis_tvalid 应连续保持有效 12 个发送周期，tx_udp_payload_axis_tkeep 在有效周期内应为 8'hff，tx_udp_payload_axis_tlast 应只在最后一个 beat 拉高。

第二次配置 1 号未插入子卡后，raw PGA 配置应记录本次配置：

raw_pga_target_id     = 8'd1
raw_pga_channel_count = 8'd32
raw_pga_cfg_src       = 8'd1
raw_pga_gain0         = 32'h00010203
raw_pga_gain1         = 32'h04000000
raw_pga_gain2~7       = 32'h00000000

active PGA 配置应保持上一次 0 号子卡合法配置：

active_pga_target_id     = 8'd0
active_pga_channel_count = 8'd32
active_pga_cfg_src       = 8'd1
active_pga_gain0         = 32'h00020304
active_pga_gain1~7       = 32'h00000000

因此，按当前 config_feedback_packet_gen 的 64-bit tdata 显示方式，关键 beat 预期如下：

beat2 = 64'h00002001_00010115
beat3 = 64'h04000000_00010203
beat7 = 64'h00002000_00000001
beat8 = 64'h00000000_00020304

其中，beat2 表示 raw PGA 配置元信息，beat7 表示 active PGA 配置元信息。beat7 = 64'h00002000_00000001 说明当前实际应用 PGA 配置仍然是 0 号子卡、32 通道、UDP 来源，符合 1 号子卡未插入时 active 配置不更新的预期。

需要注意，ILA 中 tx_udp_payload_axis_tdata[63:0] 按高位到低位显示，因此可看到类似 {raw_pga_gain1, raw_pga_gain0} 的显示形式。实际 UDP payload 的字节偏移仍应以 AXIS byte lane 发送顺序为准。

6.2.4 ILA 抓取波形与结论

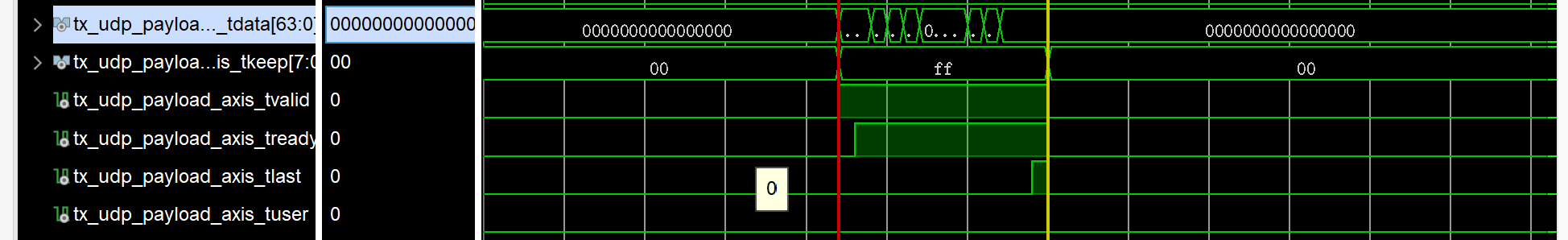

实机 ILA 抓取的 PGA 增益倍率反馈 UDP payload 波形

图中抓取的是最终送入 UDP_IP_MAC 的 tx_udp_payload_axis_* 信号。可以看到：

  1. tx_udp_payload_axis_tvalid 在 PGA 反馈包发送期间拉高。
  2. tx_udp_payload_axis_tready 同步为高，说明每个有效 beat 均完成 AXIS 握手。
  3. tx_udp_payload_axis_tkeep 在有效发送周期为 8'hff，说明每个 64-bit beat 的 8 个字节全部有效。
  4. tx_udp_payload_axis_tlast 在本次 payload 末尾产生单周期高电平，说明 96 字节 UDP payload 的帧边界正确。
  5. tx_udp_payload_axis_tdata 中可观察到 beat7 = 64'h00002000_00000001，说明 active PGA 配置保持为此前 0 号子卡合法配置。
  6. raw PGA 相关 beat 中可观察到本次 1 号子卡配置对应的 gain 编码字段，说明 raw PGA 配置已经记录上位机最新下发内容。

结合本次测试条件，ILA 波形中 raw PGA 配置、active PGA 配置、AXIS 握手、tkeep 和 tlast 均符合预期，说明实机下发 PGA 增益倍率配置后，载板能够正确输出 PGA 配置反馈 UDP payload；同时，目标子卡未插入时，系统能够保持 active PGA 配置不被无效配置覆盖。

7. 总结

本次新增功能实现了配置参数状态自动 UDP 反馈的完整结构。

它能够在基础配置或 PGA 配置完成后，将系统当前记录的原始配置和当前应用配置封装成 UDP 数据包，并通过原有 UDP/SFP 发送链路反馈给上位机。

新增功能主要由以下模块组成：

  • config_feedback_packet_gen：配置反馈包组包。
  • config_feedback_udp_transmit：反馈包跨时钟与 UDP TX 接口整理。
  • udp_tx_arb_mux：配置反馈包与采集数据包的 UDP 发送仲裁。

该功能与原有采集数据发送链路共用 UDP_IP_MAC，通过仲裁模块将两路数据输入合并为一路，并保证配置反馈包和采集数据包不会混包。

本文章使用limfx的vscode插件快速发布
